ELEKTRISCHE MEERWEGZIJSTAPELAAR ESTL & PHOENIX

VEELZIJDIG EN MILIEUVRIENDELIJK STANDAARD

  • Icon Lasten GewichtLaadvermogen tot 35 ton
  • HubhöheHefhoogte tot 14 meter
  • Individuell anpassbarAanpasbaar voor elke toepassing

Met de modulaire systemen ESTL en PHOENIX kunnen onze zijladers met meerwegbesturing maximaal op de individuele vereisten van onze klanten worden aangepast. Voor een passende oplossing kan een keuze worden gemaakt uit een aantal modellen met toepassingsspecifieke vorkheftrucks, cabines, hefmasten en individuele uitrustingsmogelijkheden. Door het nagenoeg onuitputtelijke aantal combinatiemogelijkheden van deze modellen past een meerwegzijlader van HUBTEX altijd bij zijn toepassing.

NEEM CONTACT OP MET ONZE PRODUCTEXPERTS

Een nieuwe generatie

In 2019 en 2020 gaat HUBTEX zijn elektrische ESTL meerwegzijladers volledig herzien. Het doel is om alle elektrische meerwegzijladers met pendelchassis te vervangen door voertuigen uit de PHOENIX-serie. Daarbij wordt de elektrisch-hydraulische besturing van het voertuig indien nodig vervangen door een elektrische besturing, wat vooral bij inductiegeleiding een grote invloed heeft op de efficiency en de reductie van het geluid. De bestuurder van de nieuw vormgegeven zijlader profiteert van de ergonomisch optimaal vormgegeven cabine met goed rondomzicht.

Er bestaat geen wendbaardere meerwegzijlader

Met het meerwegbesturingssysteem HX is HUBTEX bij zijn kernproduct met de elektrisch aangedreven vorkheftruck innovatief toonaangevend. Door de inzet van het optioneel beschikbare, omnidirectionale besturingssysteem kan zonder tussenstop een lengterijder worden gewijzigd in een dwarsrijder. Dit reduceert de tijdsduur voor het omschakelen van de wielen, voorkomt slijtage en biedt optimale wendbaarheid.

HIT3- BEDIENSCHERM

HUBTEX gaat consequent door met de ontwikkeling van de HUBTEX Informatieterminal op weg naar Industrie 4.0. Als onderdeel van alle meerwegzijladers informeert het nieuwe HIT3 over alle belangrijke bedrijfstoestanden. Door de onafgebroken documentatie van alle operationele gegevens legt het systeem alle kansen om het magazijn te optimaliseren bloot. Op het multifunctiedisplay met zijn nieuwe visualisatie staat voor de bestuurder alle informatie over de wielpositie, de snelheid en de batterijtoestand van de vorkheftruck in een overzichtelijke grafische afbeelding ter beschikking. Vergeleken met het vorige model beschikt de nieuwe HUBTEX informatieterminal over talloze verbeterde uitrustingkenmerken.

DIAGNOSESTELLING VANOP AFSTAND

Voor de meeste HUBTEX elektrische meerwegheftrucks staat een onderhoudssysteem op afstand ter beschikking. Via de IoT-oplossing worden belangrijke voertuiggegevens zoals foutcodes en batterijlaadtoestand naar de cloud gestuurd. De monteur van HUBTEX heeft bij storingen van de zijlader onmiddellijk toegang tot de voertuiggegevens en kan snel hulp verlenen. De gebruikers profiteren van maximale beschikbaarheid van het voertuig en minimale productieuitvaltijden. Naplaatsingen op gebruikte voertuigen zijn ook mogelijk.

Kenmerken

Cabinevarianten
Phoenix Diagonalkabine
PhoeniX Längskabine
PhoeniX Diagonalkabine Einstieg
PhoeniX Diagonalkabine
Freisteller PhoeniX MSU-Kabine
PhoeniX Quersitzkabine Ausstattung
SL Kabine
SL Kabine im Einsatz

De cabinevarianten en hun uitrustingsmogelijkheden zijn zo veelzijdig als de vereisten van onze klanten. Of het nu een ruime dwarsgeplaatste zittende cabine met veel bewegingsruimte betreft of een stacabine met een goed rondomzicht voor de kleinste gangpadbreedtes, wij bieden een geschikt concept aan voor de toepassing van de meerwegzijladers. Alle cabines zijn voorzien van trillingsdempers. De geveerde, meervoudig verstelbare comfortstoel maakt stil werken zonder vermoeid te worden mogelijk en ontziet de gezondheid (tussenwervelschijven) van de bestuurder.

Bediening
HUBTEX HIT3-informatiesysteem
PhoeniX Quersitzkabine
Sicht auf Last

Nauwkeurig en op de millimeter precies werkt de bediening van alle hydraulische functies, net zoals de keuze van de rijrichting via de door HUBTEX ontwikkelde, moderne generatie joysticks. Zonder steeds opnieuw om je heen te grijpen, kunnen de gewenste bewegingen zoals heffen, dalen, mast uitreachen/inreachen, vorkneiging en vorkverstelling snel en veilig geactiveerd worden. De informatieterminal HIT3 informeert over alle bedrijfstoestanden van de vorkheftruck. Op het multifunctiedisplay staat voor de bestuurder alle informatie over de wielpositie, de snelheid en de batterijtoestand van de vierwegheftruck in een overzichtelijke grafische afbeelding ter beschikking.

Banden
Elastische banden van HUBTEX
Soorten banden
Polyurethaan-Vulkollan banden van HUBTEX

Voor gebruik op gladde industrievloeren adviseert HUBTEX banden van polyurethaan (PU) en biedt naar keuze voor slechte bodemgesteldheid of buitengebruik een zachte elastische band (EL) aan om de componenten en de gezondheid van de bestuurder te ontzien.

Pendelchassis
Het bekende pendelchassis van de elektrische meerwegzijladers

Het tweedelige chassis zorgt voor permanent bodemcontact van alle banden. Oneffenheden in de bodem worden zo onmiddellijk opgevangen. Dit ontziet de componenten en de gezondheid van de operator. Scheuren in het chassis zijn uitgesloten.

Hefmasten en vorkenborden
HUBTEX hefmast triplex
Een HUBTEX simplex-mast.
HUBTEX duplex-mast

De stevige en robuuste hefmasten uit eigen productie onderscheiden zich met een inwendig, beveiligd hydraulisch systeem en een hoge capaciteitsreserve. HUBTEX vervaardigt voor alle lasten verschillende hefmasten en vorkenborden voor een veilige en efficiënte hantering. Optioneel is een hydraulische vorkverstelling en een sideshift verkrijgbaar.



Camerasystemen
Cameramonitor van HUBTEX
Camerasysteem van HUBTEX.
De HIT3-informatieterminal van HUBTEX

Bij hoge hefhoogtes of onoverzichtelijke inrijsituaties zijn camera’s een belangrijk hulpmiddel voor de bestuurder. Deze verhogen de veiligheid, verbeteren het zicht bij opslag en helpen de dode hoek weg te werken. Wij installeren uitsluitend camerasystemen en monitoren van toonaangevende fabrikanten en adviseren u afhankelijk van de inrijsituatie over de montage van een passend camerasysteem aan de vork, vorkenbord, hefmast of ter bewaking van de rijbaan.  Nieuw zijn onze 360° camerasystemen.

Vorken
Standardgabelzinken PhoeniX

HUBTEX biedt u voor elke toepassing de bijbehorende vorken. Deze worden als belangrijk onderdeel van het voertuig aan specifieke uitdagingen blootgesteld. Door het toepassen van hoogwaardige grondstoffen
wordt een zo klein mogelijke slijtage bij een hoge hefcapaciteit gewaarborgd. Het vervaardigen van speciale vorken is daarbij aan de orde van de dag.


Geleidingssystemen
Zijgeleidingswielen van een HUBTEX voertuig.
Optische spoorgeleiding om de voertuigen te positioneren
PhoeniX mechanische Spurführung
Geleidingsrails voor veilig rijden in een smal gangpad

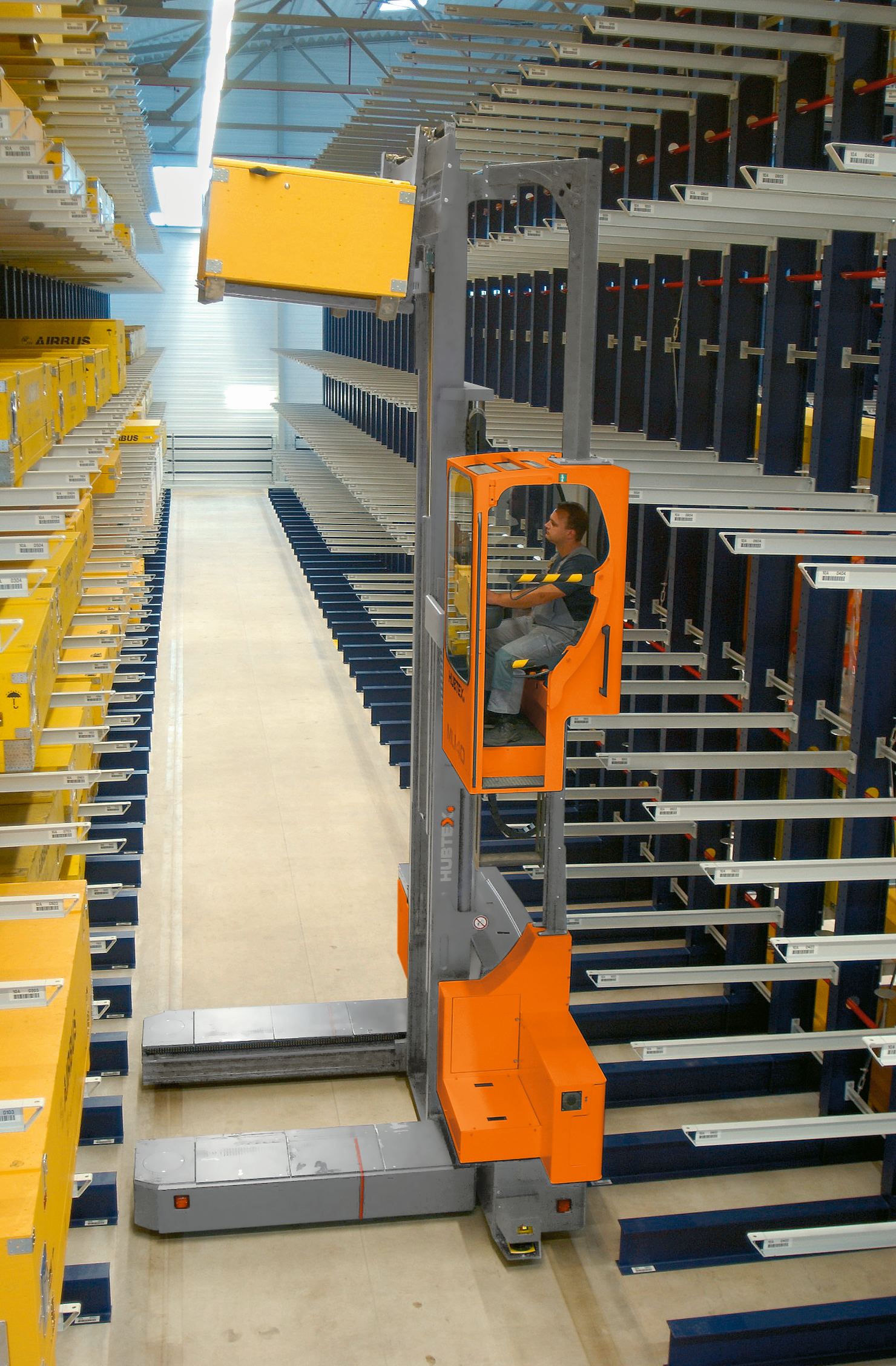

Inductiegeleiding om de voertuigen te positioneren.

Om de maximale vloeroppervlakte van het magazijn te gebruiken biedt HUBTEX met drie verschillende geleidingssystemen een oplossing voor smalle gangpaden. Daarbij kunnen veiligheidsafstanden tot maximaal 100 mm per kant worden gereduceerd. Afhankelijk van de vereisten adviseren wij mechanische rolgeleiding via zijgeleidingswielen, inductie of optische geleiding.

Personenbeveiligingssystemen
Een personenbeveiligingsinstallatie van HUBTEX.

Onze mobiele HUBTEX personenbeveiligingsinstallatie wordt bij het inrijden van het gangpad automatisch geactiveerd en bewaakt continu het gangpad met behulp van een tweedelige laserdetectie. Als er personen of obstakels in de gang binnen het beschermingsgebied van de laser worden gedetecteerd, wordt de HUBTEX meerwegzijlader automatisch tot stilstand afgeremd.

Batterij en laadtechniek
Lithium-ionaccu van HUBTEX
HUBTEX lood-zuuraccu

 Voor energie- en kostenefficiënt bedrijf is de keuze van de geschikte batterij- en laadtechniek doorslaggevend. Voor HUBTEX heftrucks kan uit een groot assortiment batterijtypes en batterijladers worden gekozen. Daarbij wordt eerst uw toepassing geanalyseerd, op basis daarvan adviseren wij u een passende batterij. Behalve een ruime keuze uit diverse modellen lood-zuurbatterijen staan voor meerweg vorkheftrucks uit alle series ook lithiumion-batterijen ter beschikking.

PhoeniX bei Reinthalmüle-Straß

Einsatz des HUBTEX PhoeniX Mehrwegestapler bei kalten Bedingungen.

PhoeniX LKW beladen

Der HUBTEX PhoeniX belädt einen LKW mit langen Gütern mithilfe eines Aufsatzgabelträgers.

PhoeniX cabine met rondomzicht

De nieuwe generatie PhoeniX biedt met de compacte afmetingen het beste rondomzicht, zo heb je altijd zicht op de lading en de gang.

HUBTEX ESTL ontmoet HUBTEX PhoeniX

Oud ontmoet nieuw - met ingang van heden is de HUBTEX ESTL vervangen door de nieuwe PhoeniX met nog meer aanpassingsmogelijkheden voor de klant.

Phoenix multi-directional forklift transports wood

In warehouses with narrow aisles, the PhoeniX copes well, ensuring optimum utilization of the available space.

Phoenix Multidirectional Forklift Trucks in the Building Materials Trade

The PhoeniX multi-directional forklift is ideally suited for use in the construction materials trade.

Phoenix AGV van HUBTEX in actie

HUBTEX presenteert met de PhoeniX AGV de eerste volledige geautomatiseerde meerwegzijlader ter wereld.

Voertuigspecificatie

Serie 2820

Hefcapaciteit 1,5 - 3,0 t

Nuttige breedte 800 - 1600 mm

Hefhoogte tot 10000 mm

Framelengte 2100/2330/2500 mm

Interne breedte van het lastbed
1000/1230/1400 mm

PU / EL banden

48 V batterijspanning

Q- cabine

Serie 2821

Hefcapaciteit 1,5 - 3,0 t

Nuttige breedte 600 - 1600 mm

Hefhoogte tot 10000 mm

Framelengte 2760/2880/3050/3170/3380 mm

Interne breedte van het lastbed
1340/1630/1960 mm

PU / EL banden

48 V batterijspanning

Q-/D-/L-/SU- cabine

Serie 2825

Hefcapaciteit 3,0 - 4,5 t

Nuttige breedte 800 - 1800 mm

Hefhoogte tot 10000 mm

Framelengte 2440 mm

Interne breedte van het lastbed 1340 mm

PU / EL banden

48 V batterijspanning

Q- cabine

Serie 2829

Hefcapaciteit 3,0 - 4,5 t

Nuttige breedte 800 - 1800 mm

Hefhoogte tot 14000 mm

Framelengte 2880/3170/3500/3620/3950 mm

Interne breedte van het lastbed
1340/1630/1960 mm

PU / EL banden

48 V batterijspanning

Q-/D-/SU-/L- cabine

Serie 2830

Hefcapaciteit 3,0 - 4,5 t

Nuttige breedte 600 - 2100 mm

Hefhoogte tot 14000 mm

Framelengte 2880/3170/3500/3620/3950 mm

Interne breedte van het lastbed
1340/1630/1960 mm

PU / EL banden

80 V batterijspanning

Q-/D-/SU-/L- cabine

Serie 2831

Hefcapaciteit 5,0 - 7,0 t

Nuttige breedte 600 - 2100 mm

Hefhoogte tot 14000 mm

Framelengte 2880/3170/3500 mm

Interne breedte van het lastbed
1340/1630/1960 mm

PU / EL banden

80 V batterijspanning

Q-/D-/SU- cabine

Serie 2832

Hefcapaciteit 5,0 - 10,0 t

Nuttige breedte 800 - 2100 mm

Hefhoogte tot 14000 mm

Framelengte 3490/3820 mm

Interne breedte van het lastbed
1340/1630/1960 mm

PU(tot 10 t) / EL(tot 7 t) banden

80 V batterijspanning

Q- cabine

Serie 2134

Hefcapaciteit 12,0 - 20,0 t

 Nuttige breedte 800 - 2100 mm

Hefhoogte tot 10000 mm

Framelengte 4000 mm

Interne breedte van het lastbed
1800 mm

PU / EL banden

80 V batterijspanning

Q- cabine

Serie 2140

Hefcapaciteit 3,5 - 5,5 t

 Nuttige breedte 600 - 2100 mm

Hefhoogte tot 10000 mm

Framelengte 3350/3680 mm

Interne breedte van het lastbed
1340/1670 mm

PU banden

80 V batterijspanning

Q-/L-/SU- cabine

Serie 2150

Hefcapaciteit 6,0 - 8,0 t

 Nuttige breedte 1000 - 2100 mm

Hefhoogte tot 10000 mm

Framelengte 3720/4050 mm

Interne breedte van het lastbed
1340/1630/1960 mm

EL banden

80 V batterijspanning

Q-/QXL-/DXL- cabine
