4,5Tonnen
Tragfähigkeit
Gasantrieb
Innen & Außeneinsatz
Vierwegestapler
Der universalstapler für den Innen-
und Außeneinsatz im Unternehmen
Vierwegestapler sind die idealen Fahrzeuge, wenn es um den Transport von Langwaren geht. Vierwege beschreibt beim Stapler die Lenkung vorwärts, rückwärts, seitwärts und im Kreis. Waren wie Holzwerkstoffe, Rohre und lange Metallwaren können durch das seitliche Aufnehmen dieser speziellen Gabelstapler-Art effizienter gelagert werden. Denn aus dem seitlichen Transport folgt die Möglichkeit, Regalgänge platzsparend zu positionieren. Die intelligente Fahrzeugsteuerung in Kombination mit neuesten Motorentechnologien verringert Lärm, Abgasemissionen und den Energieverbrauch beträchtlich. Die engen Gassen können von diesem Vierwege-Gabelstapler problemlos durchfahren werden und der Abstand der Regalreihen wird auf ein Minimum reduziert. Der seitliche Transport von Langgut macht die Vierwegestapler sicherer als andere Front-Stapler. Es entsteht mehr Lagerkapazität durch den Platz für zusätzliche Regalreihen.
Auf dieser Seite erfahren sie alles rund um den 4 Wege Stapler. Ein besonderes Augenmerk liegt dabei auf den Mehrwerten, den ein solches Fahrzeug für Ihr Unternehmen, Ihre Fahrer und die Umwelt bietet. Hinzukommend unterscheidet die Seite zwischen den drei Vierwegeseitenstapler-Serien von HUBTEX: dem DQ-X 45 der Serie 3050 und den Serien 3051 (7-8 t) und 3052 (bis 14 t) mit höherer Tragfähigkeit.
Lagerkapazitäten optimieren mit unseren Vierwegestaplern
Die Auswahl der passenden Staplervariante für Ihr Unternehmen ist von vielen Faktoren abhängig. Innen- oder Außeneinsatz, Bodenverhältnisse und Hubhöhe sind nur drei von vielen Kriterien.
Die Vierwegestapler von HUBTEX sind dabei robuste Allrounder, die mit Diesel oder Gas angetrieben werden. Diese Baureihen sind aufgrund Ihrer kurzen Rahmenlänge drei Staplertypen in einem:
• Frontstapler
• Seitenstapler
• Vierwegestapler
In dieser Vielseitigkeit unterscheidet sich der 4 Wege Stapler vom wendigen Elektro-Mehrwegestapler, einer anderen Staplervariante. Vierwegestapler sind sowohl für den Langguttransport im Schmalgang oder als konventioneller Frontstapler für Paletten- und Blockstapelung einsetzbar – drinnen & draußen: Aufgrund Ihrer großen Bereifung, des Allradantriebs sowie des Gas- oder Dieselmotors sind die Stapler vor allem für Einsätze im Außeneinsatz auch auf schlechten Untergründen einsetzbar. Durch die Wendigkeit und Sicherheitsvorkehrungen steht aber auch einem Einsatz vom Stapler im Innenbereich nichts im Wege.
Nutzen Sie die Vorteile unserer Vierwegestapler für Ihren Einsatz
Die Vierwegestapler aus den DQ-Baureihen sind Allrounder. Nicht nur Wege mit schlechten Bodenverhältnissen sind für den Stapler im Fokus: Im Zentrum der neusten Entwicklung, der Typ DQ-X, steht der Fahrer. Egal ob das ergonomische Arbeiten, die verbesserte Sicht oder der geräuschoptimierte Motor vom Stapler. Die intelligente Fahrzeugsteuerung in Kombination mit neuesten Motorentechnologien reduziert Lärm, Abgasemissionen und den Energieverbrauch vom Geländestapler auf ein Minimum.
Das Handling von Langgut erfordert bewegliche 4-Wege-Stapler. Gerade schmale Gänge und das Außengelände stellen viele Anwender vor besondere Herausforderungen. Gerne helfen wir Ihnen, die bestmögliche Lösung für Ihr Einsatzgebiet zu erhalten. Teilen Sie uns Ihre individuellen Anforderungen mit nur wenigen Klicks und ganz unverbindlich mit.
Nutzen Sie die Vorteile unserer Vierwegestapler für Ihren Einsatz
Das Handling von Langgut erfordert bewegliche 4 Weg Stapler. Gerade schmale Gänge und das Außengelände stellen viele Anwender vor besondere Herausforderungen. Gerne helfen wir Ihnen, die bestmögliche Lösung für Ihr Einsatzgebiet zu erhalten. Teilen Sie uns Ihre individuellen Anforderungen mit nur wenigen Klicks und ganz unverbindlich mit.
Der Vierwegestapler – Das sind die Benefits für Ihr Unternehmen
4 Wege Stapler bieten einen entscheidenden Mehrwert für Ihr Unternehmen. Die Lagerfläche ist optimierbar, Prozesse des Transports im Betrieb vereinfachen sich. Auch darüber hinaus ermöglichen Vierwegestapler der DQ-Reihe Ihrer Firma zahlreiche Benefits:
Der Vierwegestapler ist wendig – neue Lenkung, geringe Umschaltzeit
• Optimierter Lenkeinschlag für geringen Wenderadius
• Geringe Umschaltzeiten zwischen Längs- und Querverkehr
Die Vierwegestapler der DQ-Reihe sind vielseitig einsetzbar. Ein entscheidender Vorteil ist die Wendigkeit. Die verbessernd konstruierte Lenkung der neusten Vierwegestapler-Generation hat einen um 20° größeren Lenkeinschlag als vergleichbare Vorgängermodelle. Dadurch können die Gabelstapler der DQ-Baureihen einen deutlich engeren Wendekreis fahren.
Darüber hinaus wurden die Umschaltzeiten von Längs- auf Querfahrt erheblich reduziert. Bei normaler Fahrweise verringert sich die Zeit für einen Richtungswechsel um bis zu 40 Prozent. Fast nahtlos gehen die beiden Modi ineinander über und ermöglichen mit dem Gabelstapler einen reibungslosen Betriebsablauf. Die Optimierungen ermöglichen einen deutlich schnelleren Umschlag der Waren sowie eine verbesserte Manövrierfähigkeit.
Der 4 Weg Stapler spart Kosten: Energieeffizienz mit weniger Emissionen
• Abgasreduzierter, emissionsarmer und geräuschoptimierter Motor
• Abgasnorm Tier 4 / Euro Stage 5
• Fahrerassistenzsysteme
Energieeffizienz und Leistung sind die wichtigsten Faktoren, wenn es um einen wirksamen Motor für Stapler geht. Bei dem Vierwegestapler DQ-X wird ein abgasreduzierter und geräuschoptimierter Turbomotor eingesetzt, der die Kriterien der Abgasnorm Tier 4 final / EURO Stage 5 erfüllt. Im Vergleich zu dem Vorgängermotor wurden die Emissionen um bis zu 30 Prozent reduziert. Weniger Treibstoffverbrauch bei optimierter Leistung.
Außerdem verfügt der Vierwegestapler DQ-X – genau wie die Elektro-Mehrwegestapler vom Hersteller HUBTEX über Fahrerassistenzsysteme, die die Arbeitssicherheit erhöhen: So fährt er etwa in den Kurven oder bei gehobener Last automatisch langsamer. Aber auch der DQ 45-X fährt emissionsarm, leise und verfügt über eine intelligente Fahrzeugsteuerung. Bei den 4 Weg Staplern der Serie 3051 kommen darüber hinaus Motoren anderer Hersteller zum Einsatz.
Mit dem richtigen Vierwegestapler wird nahezu jeder Boden befahrbar
• Hydrostatischer Allradantrieb
• 3-Rad-Fahrwerk
• Sicherer Transport auch bei hoher Traglast
Das 3-Rad-Fahrwerk unserer Vierwegestapler ist die ideale Lösung auf schlechten Böden. Durch ihren hydrostatischen Allradantrieb mit zuschaltbarer Differentialsperre sind sie bestens für unebenen und halbfesten Untergrund geeignet. Auch bei Eis und Schnee sorgen die drei Räder für den richtigen Grip.
Zusätzlich haben wir als Hersteller für Schwerlasteinsätze beim Langguthandling mit den Serien 3051 und 3052 zwei Spezialisten für den Außeneinsatz entwickelt. Die Vierwegestapler mit 3-Rad-Fahrwerk können sich durch große Bereifung der Räder auch schlechten Bodenverhältnissen im Außeneinsatz anpassen. Ein wesentlicher Unterschied der beiden Fahrzeuge: der Tragfähigkeitsbereich. Dieser liegt beim 3051 zwischen 7 und 8 Tonnen. Für besonders schwere Einsätze bis 14t hat HUBTEX als Anbieter mit dem DQ 140 der Serie 3052 das aktuell größte Fahrzeug der DQ-Baureihen im Sortiment. Durch verschiedene Nutzbreiten und die abstimmbare Hubhöhe lässt sich das Fahrzeug individuell an die Anforderungen des Einsatzes anpassen.
Mehr Komfort im 4 Wege Stapler dank ergonomischer Fahrerkabine
• Spiegelungsfreie Rundumsicht
• Größere Displays und mögliche zusätzliche Kameraansichten
• Intuitive Bedienung
Beim DQ-X steht der Fahrer im Mittelpunkt: Die vergrößerte und ergonomische Kabine des Vierwegestaplers bietet dem Fahrer größtmöglichen Komfort und Bewegungsfreiheit. Durch die neu angeordneten Scheiben gehören lästige Spiegelungen der Vergangenheit an. Höchste Rundumsicht beim Verladen und Transport wird durch den neu entwickelten Freisichthubmast und den kompakten Gabelträger ermöglicht. Die ergonomische Bedienung über Fingertipps und Fahrtrichtungsschalter ermöglicht eine schnelle und komfortable Bedienung der Vierwegestapler.
Alle Fahrzeuginformationen werden übersichtlich auf einem großem Farbdisplay dargestellt. Zusätzliche Kameraansichten sind integrierbar, sodass der Vierwegestapler sich noch sicherer durch ihr Betriebsgelände bewegt. Durch die größeren Fahrzeugabmessungen der Vierwegestapler Serien 3051 und 3052 wachsen im Schwerlastbereich auch die Kabinen mit. Die Fahrzeuge verarbeiten nicht nur eine höhere Traglast, sondern die Fahrer profitieren von größerer Arm- und Beinfreiheit. All diese Features tragen zu einem konzentrierten Arbeitsvorgang für den Fahrer bei.
Leichteres Handling von unterschiedlichen Lasttiefen und lange Lasten
• Bessere Sicht durch verbesserten Hubmast und Gabelträger
• Hydraulisch verstellbare Teleskopgabeln
Hubmast und Gabelträger wurden eigens für den Vierwegestapler DQ-X neu entwickelt. Im Fokus der Entwicklung stand neben Faktoren wie Hubhöhe und Traglast primär eine Verbesserung der Sichtverhältnisse zur Last. Das Ergebnis sind die sehr kompakten Hubgerüste und Gabelträger. Bei den Vierwegestaplern mit höherer Tragkraft stehen die Mastprofile weiter auseinander, um den höheren Tragfähigkeiten bei langen Lasten gerecht zu werden. Auf den Bildern sehen Sie den Vergleich.
Häufig müssen unsere Vierwegestapler unterschiedliche Lasttiefen aufnehmen. Unsere hydraulisch verstellbaren Teleskopgabeln sind hier genau die passende Ausstattung für Ihren Vierwegestapler. Die Steuerung erfolgt einfach per Knopfdruck aus der Kabine heraus.
Die beste Beratung gibt es bei uns!
Wir wissen, dass das Handling von Langgut Unternehmen vor besondere Herausforderungen stellt. Vereinbaren Sie einen unverbindlichen Beratungstermin mit unseren Spezialisten, um die bestmögliche Lösung für Ihr Unternehmen zu recherchieren.
Spezialisten für effizientere Arbeitsabläufe
Das zeichnet unsere 4 Wege SeitenStapler aus
Der 4 Weg Stapler DQ-X 3050 ist eine vielseitige und effektive Maschine. Aber auch die Umwelt und der Fahrer stehen im Fokus des Designs. Ein energieeffizienter Motor sowie Ergonomie und Bedienfreundlichkeit für den Fahrer sind nur einige von vielen Features im Fahrzeug.
Mehr Bewegungsfreiheit und beste Rundumsicht
Die neue Komfortkabine für mehr Ergonomie: mehr Sitztiefe, mehr Beinfreiheit, optimierter Einstieg, Tür mit Liftomat und vieles mehr. Herauszuheben ist die 360° Rundumsicht: Der Fahrer überblickt Last und Umgebung mühelos. Zu verdanken ist dies einer Vielzahl von Neuerungen wie dem Wegfall der lastseitigen Kabinensäule, der optimierten Anordnung „Kabine zu Hubmast“ und der Vermeidung von Spiegelungen durch schräge Scheiben.
- Große Komfortkabine mit Kabinentiefe 1000 mm jetzt Standard im Vergleich zum Vorgängermodell mit 890 mm bei gleichbleibender Fahrzeugbreite
- Neues 7“ Display für hohe Bedienfreundlichkeit
- Display auf Flatscreen Modus umschaltbar
- Fingertipp-Bedienung mit automatischer Drehzahlerhöhung bei Betätigung der Hydraulikfunktionen
- Optimiertes Belüftungssystem
- Neue, mehrfach verstellbare Lenksäule für mehr Beinfreiheit
- Jetzt zusätzlich: Umluftsystem für energiesparendes Heizen / Kühlen

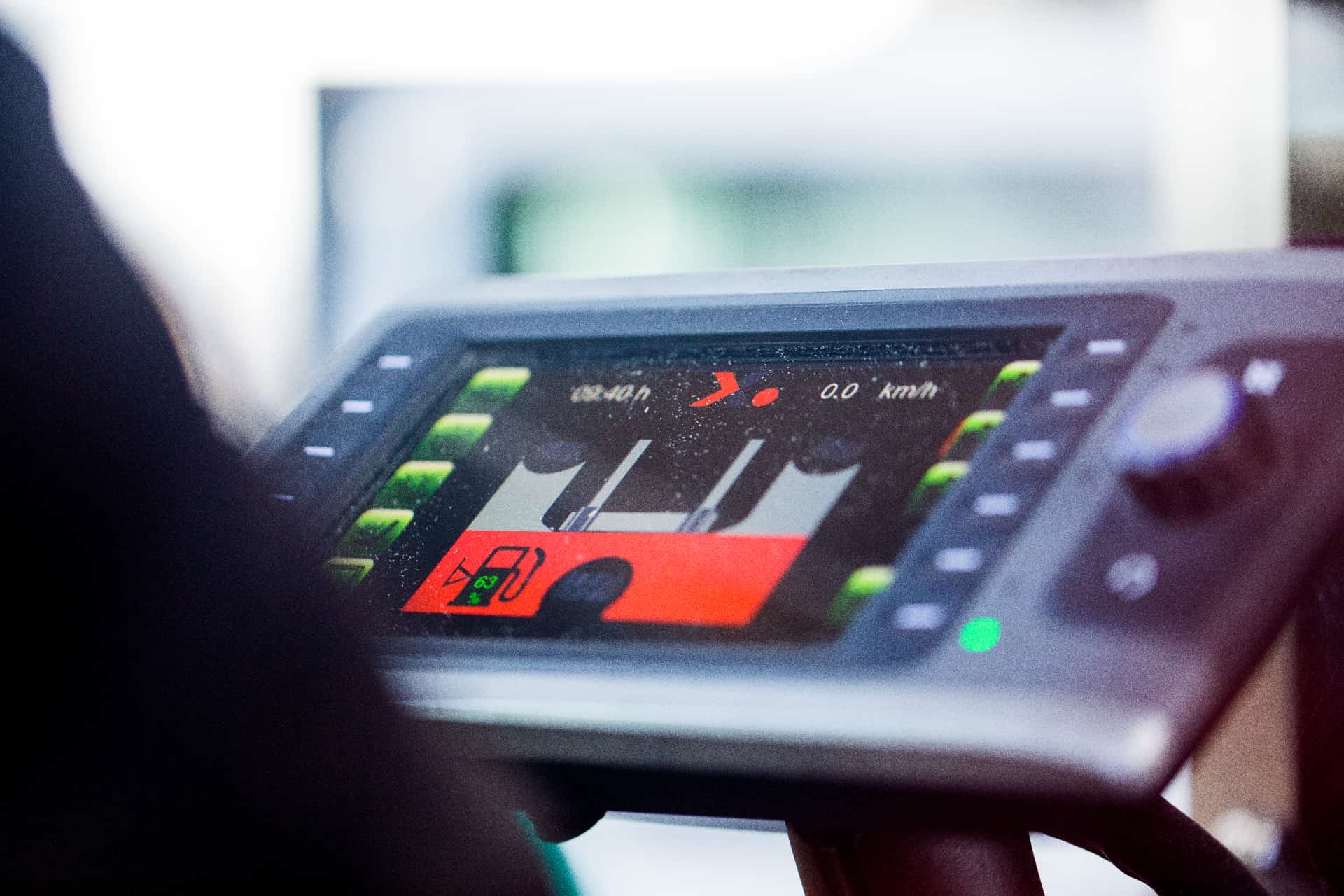

Alle Fahrzeuginformationen auf einen Blick
Das große, innovative Farbdisplay bietet zahlreiche Anzeige- und Bedienfunktionen.
- größeres Display: 7“ anstatt 4,3“
- Flatscreen-Modus und Split Screen Modus
- individuell einstellbare Displayhalterung
- direkt ablesbare und bedienbare Bedientasten, Hauptanzeige, Informationsleisten und Statusleisten
- Login-Code optional verfügbar
Durch Kürzere Umschaltzeiten deutlich schnelleren Warenumschlag
Die High-Performance Lenkung der Vierwegestapler ermöglicht bis zu 30% kleinere Wenderadien:
- Beste Lenkung seiner Klasse:
- 130° Lenkeinschlag über Lastrad
- 135 ° Lenkeinschlag über Mittelrad
- Größte Lenkwinkel für kleinste Wenderadien
- schnelle Umschaltzeit: 3,5 Sekunden
Kostenreduktion dank hocheffizientem Turbomotor
Die neuste Motorengeneration ist konform mit aktuellen Abgasrichtlinien und überzeugt durch einen geringeren Energieverbrauch sowie reduzierten Geräuschen.
- Dieselantrieb: wassergekühlter 3-Zylinder Turbodiesel mit Oxidationskatalysator und integriertem Dieselpartikelfilter von Hatz, Leistung 43,7 kW bei 2800 U/min
- LPG: 4 Zylinder mit geregeltem 3-Wege Katalysator zur Reduzierung von Kohlenstoffmonoxid und der Stickoxide Nox von Kubota, Leistung 46 kW bei 2700 U/min
- Verbrennungsmotoren entsprechen den aktuellen Abgasnormen:
- Diesel: Euro Stage 5 / US EPA TIER 4
- LPG: Euro Stage 5 / US EPA TIER 3 / CARB TIER 3
- Bedarfsorientiertes Kühlsystem führt zur Lärmreduzierung
- bis zu 15% geringerer Verbrauch
Sichere Kontrolle auf jedem Untergrund
Das 3-Rad-Fahrwerk unserer Vierwegestapler ist die beste Lösung auf schlechten Böden. Durch ihren hydrostatischen Allradantrieb mit zuschaltbarer Differentialsperre sind sie bestens für unebenen und halbfesten Untergrund geeignet (auch bei Eis und Schnee).
Sicheres Handling von schweren, sperrigen und langen Lasten
Hubmast und Gabelträger wurden eigens für den 4-Wege-Stapler DQ-X neu entwickelt. Im Fokus der Entwicklung stand eine Verbesserung der Sichtverhältnisse zur Last. Das Ergebnis sind die sehr kompakten Hubgerüste und Gabelträger. Bei den Vierwegestaplern mit höherer Tragfähigkeit stehen die Mastprofile weiter auseinander, um den höheren Tragfähigkeiten bei langen Lasten gerecht zu werden. (Auf den Bildern sehen Sie die 2016er Modelle)
Zwei Gabeln für unterschiedliche Lasttiefen
Häufig müssen unsere Vierwegestapler unterschiedliche Lasttiefen aufnehmen. Unsere hydraulisch verstellbaren Teleskopgabeln sind hier genau die passende Ausstattung für Ihren HUBTEX. Die Steuerung erfolgt einfach per Knopfdruck aus der Kabine heraus.
Sichere Prozessabläufe dank schneller und komfortabler Bedienung
Die Fingertip-Bedienung mit automatischer Drehzahlerhöhung sorgt für mehr Agilität.
- Arbeitsfunktionen über Fingertip:
- Heben / Senken
- Mastein- / ausschub
- Gabelneigung
- Hydraulische Gabelverstellung
- Verstellung von fünf Funktion möglich z.B. Teleskopgabelzinken
- Drehzahl kann zusätzlich mit dem Fahrpedal angehoben werden
- automatische Anhebung der Motordrehzahl wahlweise abschaltbar
Durch vorwählbare Fahrmodi flexibel in Ihren Einsatz anpassbar
Die drei vorwählbaren Fahrmodi ermöglichen eine bessere Anpassung an die Einsatzbedingungen.
FAHRMODI:
Stufe 1:
- Standard / ECO, max. 10 km/h
Stufe 2:
- Schleichfahrt, max. 10 km/h
- Optimal für Feinpositionierung des Fahrzeuges
- Wird erst bei hohen Drehzahlen erreicht. Im unteren Drehzahlbereich sehr feinfühlig.
Stufe 3:
- Schnellfahrt, bis zu 12 km/h bei maximaler Motordrehzahl
- Die Fahrmodi können während der Fahrt umgeschaltet werden. Der jeweils aktive Fahrmodus wird im Display angezeigt. Zusätzlich leuchtet der Taster des aktiven Fahrmodus grün.
Vierwegestapler DQ-X neue Generation
Für jedes Einsatzgebiet geschaffen
Unsere Vierwegestapler in der Praxis
Bilder sagen mehr als Worte. Deshalb sehen Sie in dieser Bildergalerie Vierwegestapler in ihrem Element: dem Transport von Langgut. Aber auch Palletten oder Blockstapelung lassen sich mit dem seitlichen Gabelstapler mit Vierwegelenkung problemlos umsetzen.
Vierwegestapler von HUBTEX im Überblick
Neben dem DQ-X 45 mit 4,5 t Tragfähigkeit bietet Hubtex mit den Serien 3051 und 3052 zwei weitere Serien für den Außeneinsatz. Die Zahlen und Fakten wie Hubhöhe oder Tragkraft zu den Modellen 3050x, 3051 und 3052 finden Sie übersichtlich in dieser Tabelle:
| Serie | 3050x | 3051 | 3052 |
|---|---|---|---|
| Tragfähigkeit (t) | 4,5 | 7,0 bis 8,0 | 10,0 bis 14,0 |
| Nutzbreite (mm) | 1200 / 1400 | 1200 / 1400 / 1600 | auf Anfrage |
| Hubhöhe (mm) | bis 7500 | bis 6500 | auf Anfrage |
| Rahmenlänge (mm) | 2450 | 2800 | 3700 |
| Radarmöffnung (mm) | 1340 | 1600 | 2000 |
| Bereifung | EL | EL | EL |
| Motor | Diesel / LPG | Diesel / LPG | Diesel / LPG |
| Kabine | OptiView | Comfort seat cabin | Comfort seat cabin |
| Typenblätter |
Vierwegestapler –
Ein Weg zur optimalen Lösung
Sie haben weitere Fragen zu Vierwegestaplern und deren Anwendungsbereiche? Wir beraten Sie gerne auf Ihrem Weg zur optimierten Flotte von Flurförderfahrzeugen. Sprechen Sie uns unverbindlich an
Mehr Wissen rund um den Vierwegestapler
Ihre Fragen und unsere Antworten
Was ist ein Vierwegestapler?
Mehrwegestapler mit Elektro- oder Verbrennungsmotor?
Um den besten Stapler für den jeweiligen Einsatzfall zu finden, reicht eine isolierte Betrachtung von einzelnen Aspekten bei der Auswahl des richtigen Fahrzeugantriebs bei Mehrwegestaplern nicht aus. Für Anwender lohnt sich eine ganzheitliche Betrachtung der Einsatzbereiche, der Total Cost of Ownership, der Leistungskapazitäten und der Nutzungsdauer. Nur so lässt sich individuell die beste Lösung finden. Die Entwicklung bei elektrisch betriebenen Fahrzeugen ist rasant. Vor allem in Zeiten des zunehmenden Umweltbewusstseins der Unternehmen und des Trends hin zur Automatisierung ist festzuhalten, dass die Elektro-Mehrwegestapler in zahlreiche neue Einsatzbereiche vordringen. Hubtex hat hierzu einen Statusbericht erstellt.
Den kompletten Bericht finden Sie hier.
Wir bei Hubtex setzen auch weiterhin auf verbrennungsmotorische Fahrzeuge, auch wenn deren Anteil in unserem Produktportfolio über die letzten Jahre betrachtet kontinuierlich sinkt und weiter sinken wird. Die Einsatzbereiche von Elektrofahrzeugen erweitern sich, dennoch gibt es Anwendungsszenarien, in denen auch heute noch thermisch betriebene Flurförderzeuge deutlich überlegen gegenüber Elektrofahrzeugen sind. Dementsprechend arbeiten wir weiter an der Steigerung der Energieeffizienz unserer Fahrzeuge. Ein Beispiel hierfür ist die Entwicklung unseres Vierwegestaplers DQ-X, bei dem wir den Energieverbrauch, die Geräuschminimierung und die Ergonomie in den Mittelpunkt der Entwicklung eines dieselbetriebenen Vierwegestaplers gesetzt haben.
Vierwege-Seitenstapler als auch 4-Wege Stapler sind Synonyme für die gleiche Gruppe von Fahrzeugen. Diese Fahrzeuge eignen sich zum Langguttransport. Hierzu nehmen Sie die Last seitlich auf. Durch das Mehrwegelenksystem wird der Wendekreis deutlich reduziert.
Wie ist ein Vierwegestapler angetrieben?
Vierwegestapler mit einem Dreirad-Fahrwerk gibt es mit Diesel-, Gas- oder Elektroantrieb. Der weitaus größte Marktanteil bildet dabei die mit einem Dieselmotor betriebenen Fahrzeuge.
Dementsprechend ist beim Kauf von 4-Wege-Staplern ein besonderes Augenmerk auf die Motorenausstattung zu legen. Leistungsreserven für den Außeneinsatz, niedrige Geräuschentwicklungen in der Kabine, geringe Emissionen sind dabei wichtige Kriterien in der Fahrzeugauswahl. Gleiches gilt für den Antrieb. Bei Diesel- und Gasmotoren wird in der Regel ein hydrostatischer Antrieb über Hydraulikmotoren eingesetzt. Auch hier sind qualitativ hochwertige Bauteile wichtig.
Wie ist ein Vierwegestapler aufgebaut?
Wo kann man einen gebrauchten Vierwegestapler kaufen?
HUBTEX produziert Vierwegestapler seit 2001. Dementsprechend sind mittlerweile auch eine Vielzahl von interessanten Gebrauchtgeräten verfügbar. Vor dem Verkauf werden diese durch erfahrende Techniker im Herstellerwerk bei HUBTEX erneuert und in einen sehr guten Zustand versetzt.
Durch die ausschließliche Verwendung von original Ersatzteilen bleibt Ihr Fahrzeug ein Original HUBTEX. Unsere Serviceberater bieten Ihnen höchste Transparenz zur Entwicklung Ihrer Instandhaltungskosten. Individuell zugeschnittene Instandhaltungskonzepte bieten Ihnen eine klar kalkulierbare Kostenstruktur. Auf Wunsch analysieren wir Ihre bisherigen Instandhaltungskosten und zeigen Ihnen Einsparpotentiale auf. Dadurch kann auch die Investition in ein Gebrauchtgerät eine langfristige Investition werden.
