Přeprava bubnů

Dopravníky navíjecích bubnů HUBTEX jsou používány speciálně pro manipulaci s těžkými cívkami pro systémy kabelů a potrubí s nosností do 60 tun a jsou vždy upraveny v souladu s příslušným využitím. Přitom je možné manipulovat s bubny o průměru 5 m a šířkou až 3,5 m. Přepravníky jsou navrženy k použití v uzavřených halách i ke kombinovanému venkovnímu provozu.
Zvláštní požadavky jsou kladeny na vysoké bodové zatížení z důvodu malé opěrné plochy kotoučů cívek, různých šířek cívky a individuální situace ve skladu.

Varianty uchopení břemen

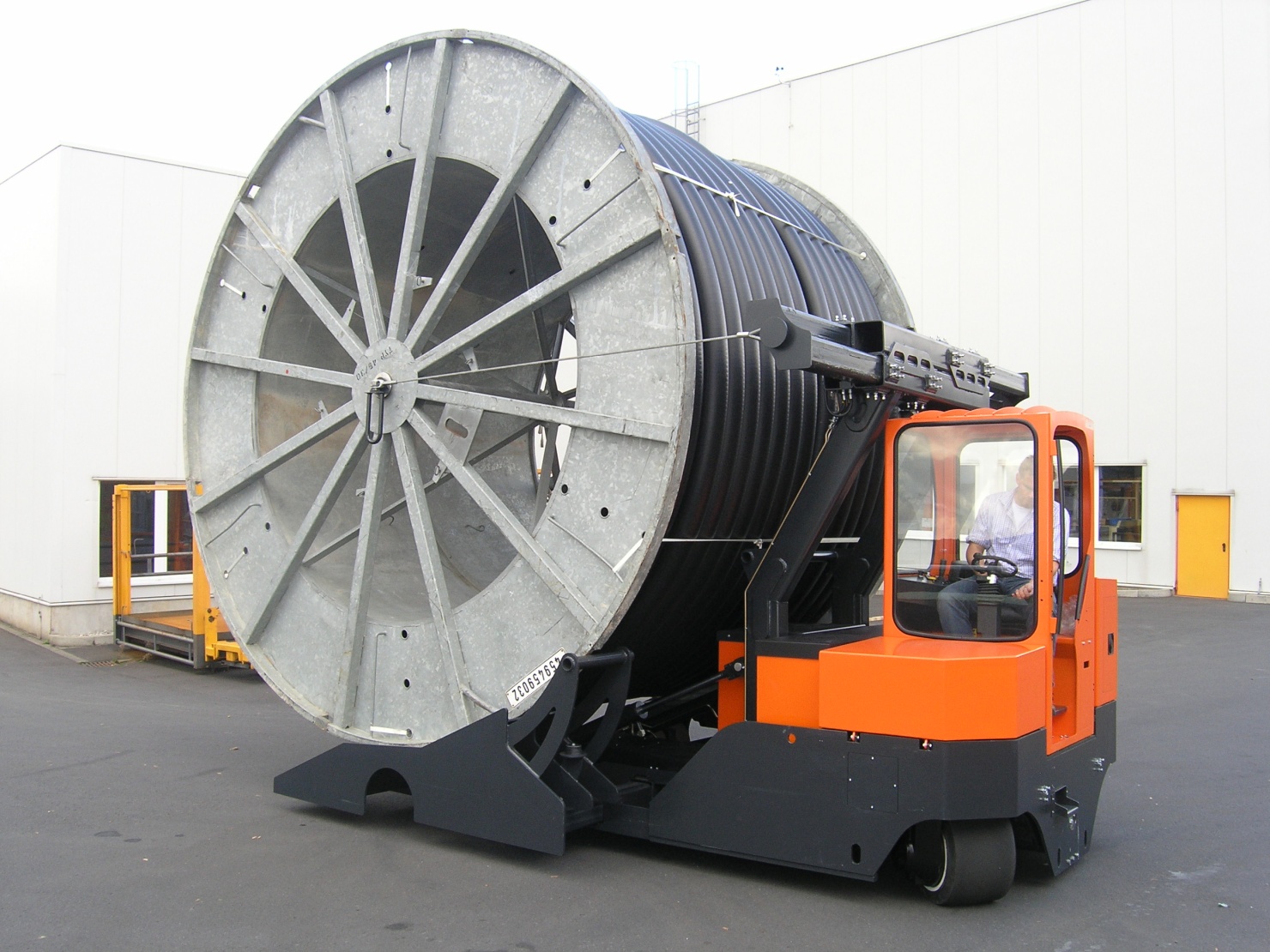

Otočná nosná traverza
Der HUBTEX Trommeltransporter mit schwenkbarer Aufnahmetraverse
Trommelaufnahme über schwenkbare Aufnahmetraverse

Přepravní bubnů HUBTEX s otočnou nosnou traverzou

Náš přepravník bubnů s otočnou nosnou traverzou „natáhne“ břemeno pomocí dvou ocelových lan a čepu na nosnou rampu vozíku.

Nosné prizma se zdvihem rámu
Der HUBTEX Trommeltransporter mit Aufnahmeprisma und Rahmenhub
Trommel wird vom Fahrzeug gehoben

Přepravník bubnů HUBTEX s nosným prizmatem a zdvihem rámu

K uchopení břemene přepravník bubnů břemeno zcela objede, následně je uchopí po obvodu a nakonec je zvedne pomocí integrovaného zdvihacího rámu.

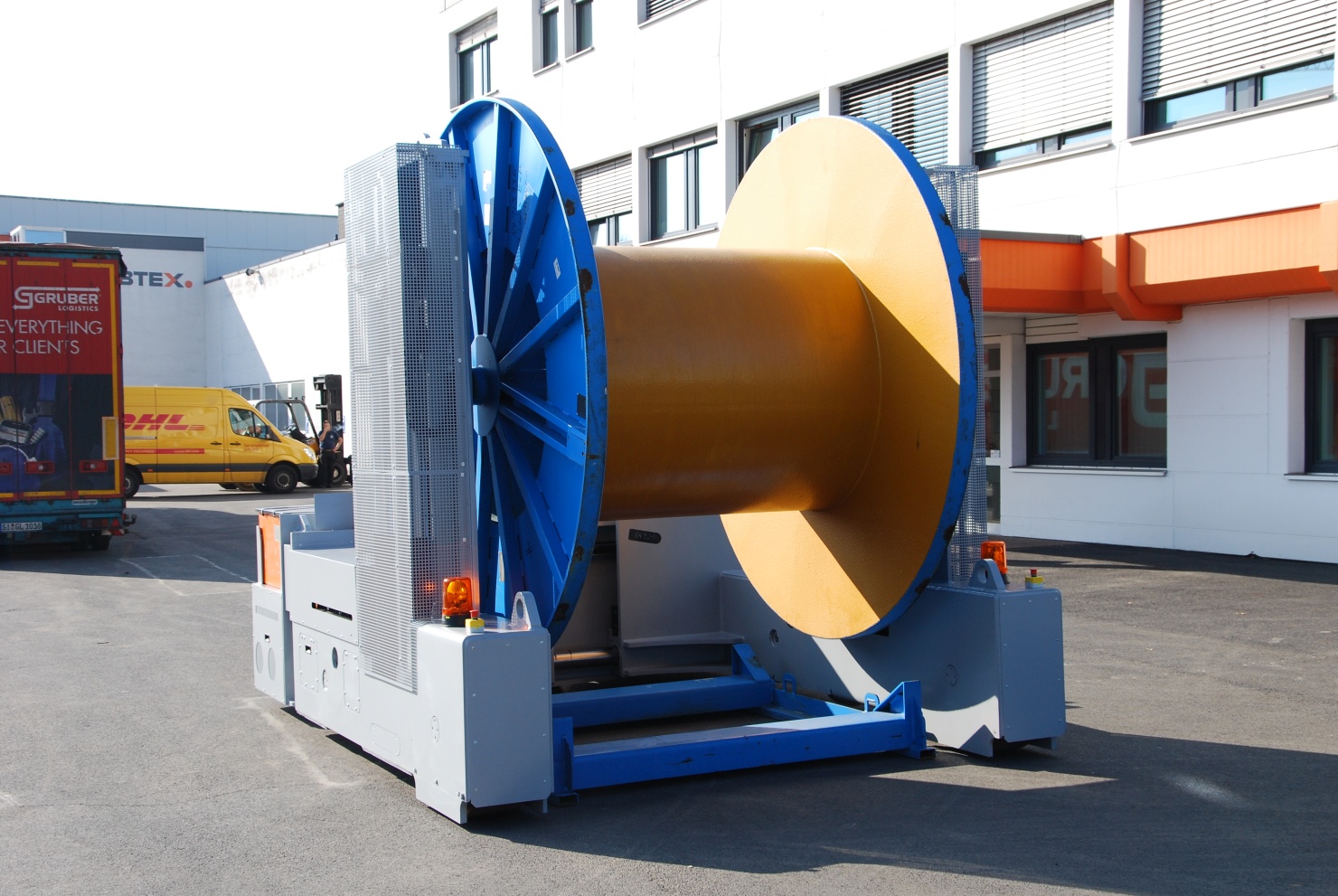

Zvedací pinoly
Last wird durch Pinolen aufgenommen
Der HUBTEX Trommeltransporter mit hebbaren Pinolen

Přepravník bubnů HUBTEX se zvedacími pinolami

Jakmile vozík objede buben, dojde k zasunutí pinol do vrtání v náboji bubnu a buben může být následně zvednut.

Anwenderberichte

Das sagen unsere Kunden und Partner
über unsere Produkte und Dienstleistungen.

Pipe transporter used at Brugg

Owing to the pipe drums having become heavier, both the old special transporters in use at Brugg Rohrsysteme (Switzerland) had reached their limit. The susceptibility to breakdowns increased, the downtimes were longer as well and the productivity was unsatisfactory. Therefore, Brugg commissioned the specialist from Fulda, Hubtex, to find a new solution in the form of a special machine for moving up to 12 t of heavy pipe drums. Just six months passed from the first idea, through the intermediate in-spection and up to final shipment.

Představujeme vám náš přepravník bubnů KT 300
