Préparateur de
commandes électrique
multidirectionnel

des deux côtés du rayonnage
de HUBTEX

Le stockage et la préparation de commandes de portes et de chambranles dans des rayonnages à palettes sont les tâches principales des préparateurs de commandes électriques multidirectionnels des deux côtés du rayonnage de la série MK. Ce préparateur de commandes est un chariot latéral multidirectionnel électrique classique avec cabine relevable intégrée pour la préparation des commandes des clients.

Concept de sécurité bien pensé

L'installation optionnelle de différents capteurs et barrières lumineuses permet d'éviter que le préparateur de commandes électrique multidirectionnel des deux côtés du rayonnage HUBTEX n'entre en collision avec des personnes ou des obstacles. La protection intégrale exclut pratiquement les blessures et les dommages sur le véhicule et les autres objets.

Une base idéale pour les exigences particulières

Le chariot de la série MK avec direction multidirectionnelle en option se caractérise par sa construction robuste et sa grande capacité de charge. Le moteur puissant et les grandes roues en Vulkollan permettent des vitesses allant jusqu'à 8 km/h. Le mât à deux étages avec levée libre totale peut être rallongé jusqu'à une hauteur de 6 600 mm.

Données de position programmables

Les véhicules peuvent être équipés en option d'antennes de transpondeur dans le châssis du véhicule. Les transpondeurs doivent alors être intégrés dans la voie. Ils transmettent des signaux aux transpondeurs installés dans le véhicule, qui assurent automatiquement un trajet rectiligne et sûr dans l'allée des rayonnages. Dès que la zone de rayonnage souhaitée est atteinte, le conducteur détermine la position finale à l'aide des lasers en croix montés sur la plate-forme de préparation. La hauteur de rayonnage souhaitée peut être atteinte avec la plate-forme de préparation de commandes. Grâce aux données de position préprogrammées, les charges peuvent maintenant être prélevées rapidement et facilement avec le dispositif d'aspiration à ventouses.

Caractéristiques

Direction multidirectionnelle

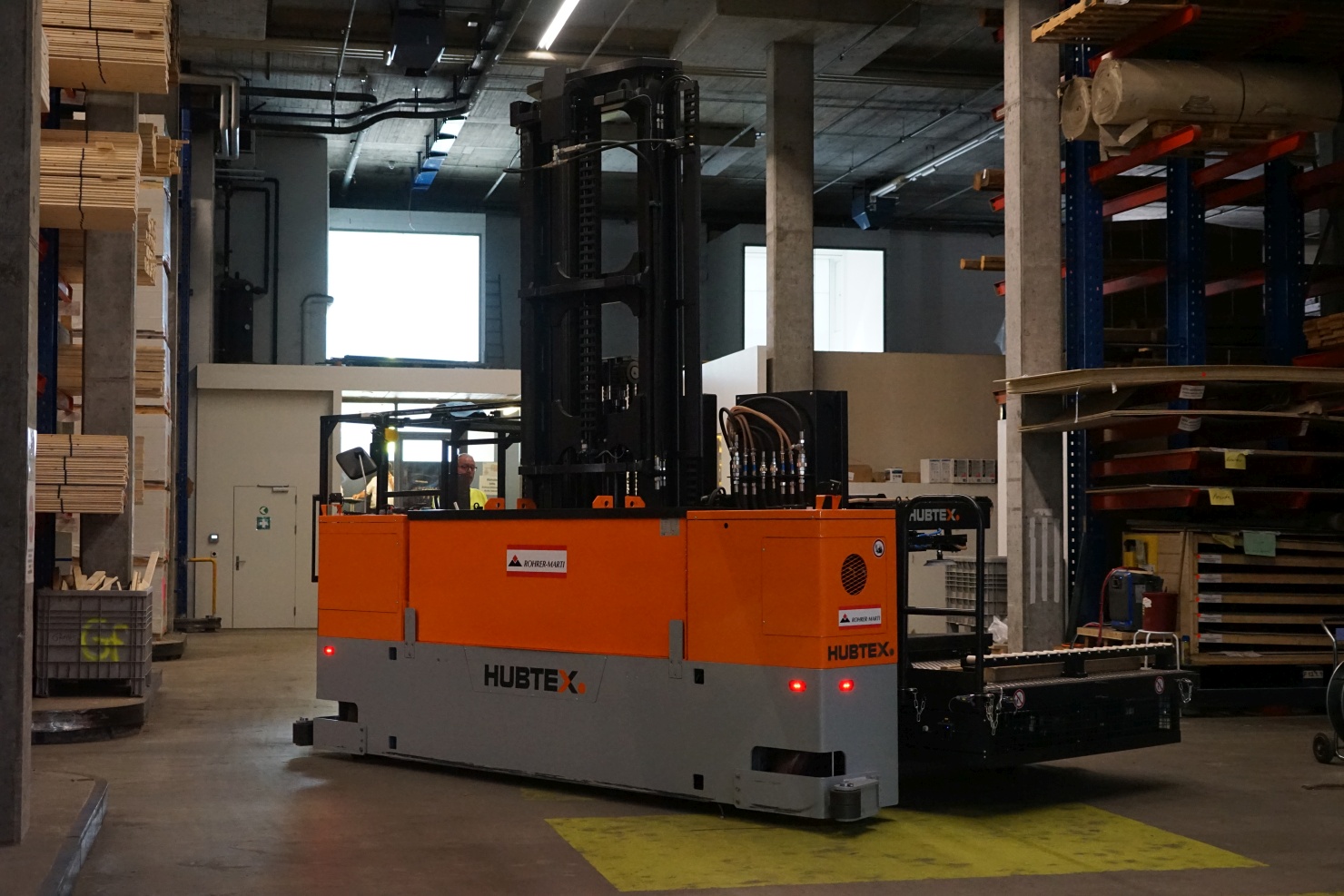

Préparateur de commandes des deux côtés du rayonnage électrique multidirectionnel HUBTEX MK

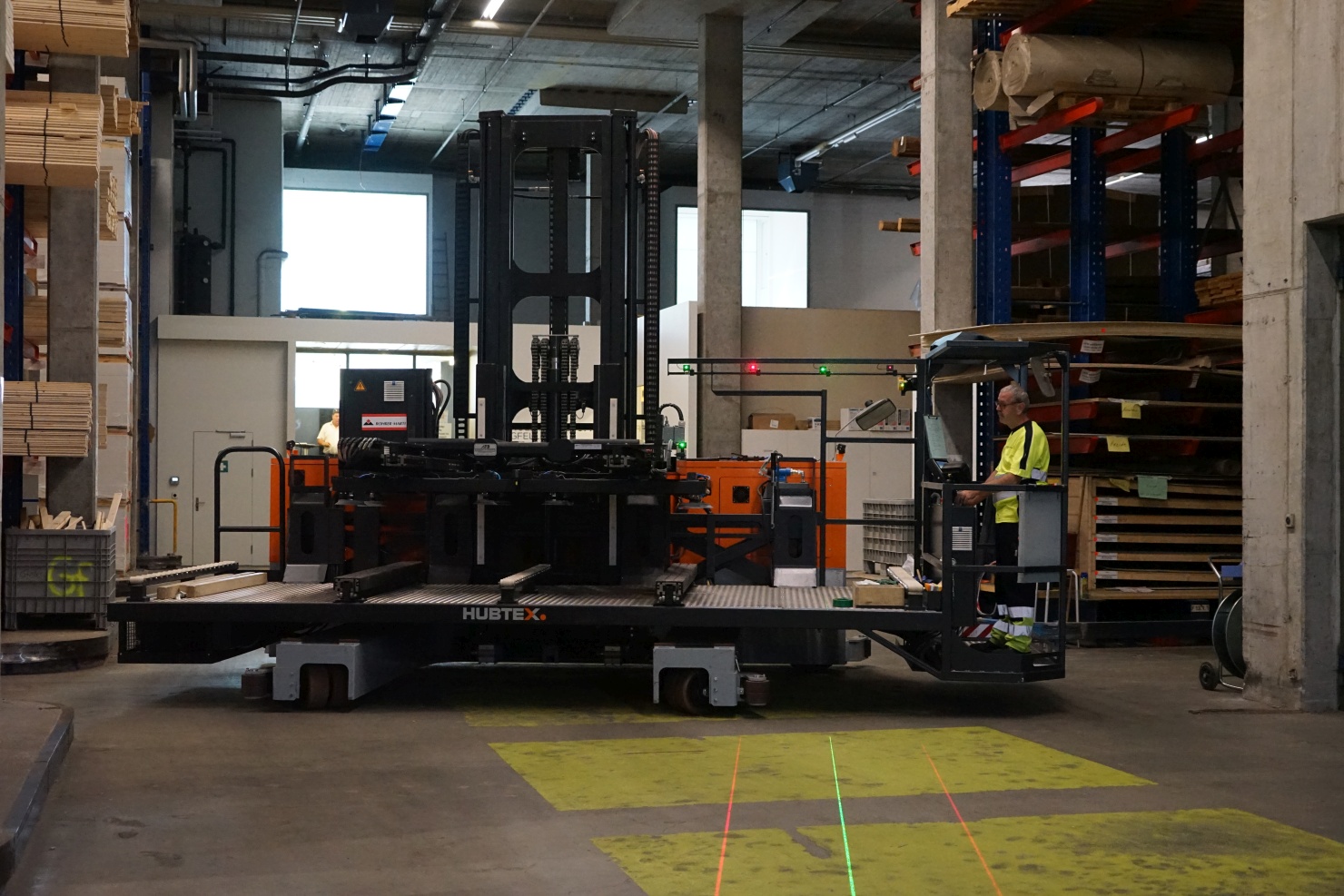

Le préparateur de commandes des deux côtés du rayonnage électrique multidirectionnel HUBTEX MK en service

Avec le système de guidage multidirectionnel HX, HUBTEX pose de nouveaux jalons. En utilisant le système de direction HX disponible en option, il est possible de passer d’un déplacement latéral à un déplacement frontal sans s’arrêter. Cela réduit le temps nécessaire pour changer les roues ainsi que l'usure et offre une manœuvrabilité optimale.

Dispositif d'aspiration à ventouses

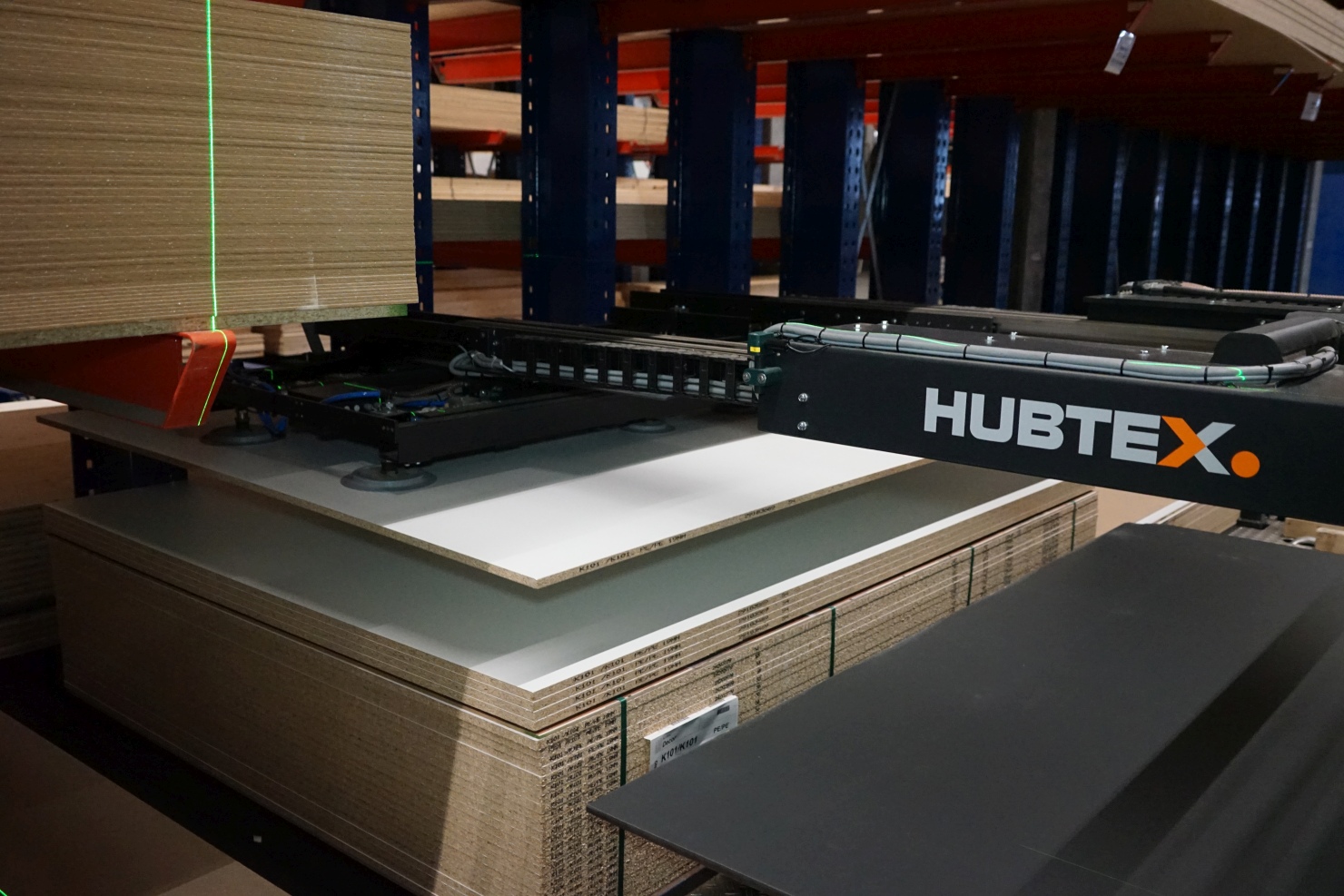

Le processus d'aspiration du dispositif à ventouses MK de HUBTEX
Le dispositif d'aspiration à ventouses du préparateur de commandes des deux côtés du rayonnage électrique multidirectionnel HUBTEX

Le dispositif d'aspiration Vacumax permet de retirer les plaques du système de rayonnage en profondeur simple et double avec deux télescopes à ventouses horizontaux. Les télescopes à ventouses passent entre les supports du système de rayonnage, de sorte qu'aucun espace libre supplémentaire n'est nécessaire dans les compartiments de rayonnage. Grâce à la course initiale à l'arrière des télescopes à ventouses, toutes les plaques peuvent être prélevées aussi bien au niveau le plus bas qu'au niveau le plus haut du rayonnage.

Poste de conduite relevable
Le préparateur de commandes des deux côtés du rayonnage électrique multidirectionnel MK de HUBTEX à l’entrée d’une allée de rayonnage
Un moniteur de contrôle d'un MK de HUBTEX

Le poste de conduite relevable, qui est relié en permanence à la plate-forme, offre une bonne visibilité sur la charge et permet à l'opérateur de visualiser directement le processus de préparation des commandes. Avec des systèmes d'assistance supplémentaires, des caméras et des moniteurs, l'opérateur peut travailler en toute sécurité.

Fourches télescopiques de support
Préparateur de commandes des deux côtés du rayonnage électrique multidirectionnel HUBTEX MK

Les fourches télescopiques de support disponibles en option permettent de stocker les piles de panneaux finies directement en position de transfert. De là, les marchandises prélevées peuvent être transportées directement au camion.

Le dispositif d'aspiration à ventouses utilisé dans l'industrie du bois

Grâce à la course initiale à l'arrière des télescopes à ventouses, toutes les plaques peuvent être prélevées aussi bien au niveau le plus bas qu'au niveau le plus haut du rayonnage.

Vue latérale du préparateur de commandes des deux côtés du rayonnage électrique multidirectionnel HUBTEX MK 70

Les véhicules peuvent être équipés en option d'antennes de transpondeur dans le châssis du véhicule.

Le pupitre de commande d'un préparateur de commandes des deux côtés du rayonnage électrique multidirectionnel HUBTEX

Avec le pupitre de commande, la machine peut également être tournée de 360 degrés sur place.

Le préparateur de commandes des deux côtés du rayonnage électrique multidirectionnel HUBTEX MK en service

Le chariot MK 70 avec direction multidirectionnelle en option se caractérise par sa construction robuste et sa grande capacité de charge.

Préparateur de commandes des deux côtés du rayonnage électrique multidirectionnel HUBTEX MK

Le stand conducteur est fixé à la plate-forme et peut être relevé pour offrir une bonne visibilité sur la charge.
