Glasgestell­transporter GTR

energieeffizient, geräuscharm und leistungsstark

  • Icon Lasten GewichtTragfähigkeit bis 33 Tonnen



  • Individuell anpassbarFür jeden Einsatz anpassbar

Der Glasgestelltranspoter GTR von HUBTEX schafft mit seinem energieeffizienten, geräuscharmen und leistungsstarken Elektroantrieb Tragfähigkeiten bis 33 Tonnen.  Die erhöhte Fahrerposition ermöglicht die bestmögliche Sicht und höchste Sicherheitsstandards während der Bedienung. Auch der ergonomische Kabineneinstieg mit Anti-Slip Stufen und Handlauf unterstützt die Sicherheit des Bedienpersonals. Der synchrone Verikalhub des Rahmens eliminiert Versatz und stellt die maximale Präzision während der Hebebewegung sicher. Die verstärkten Glassicherungen mit Ultraschallsensoren beugen Glasbruch und anderen Beschädigungen während des Transports vor. Je nach Einsatzart des Fahrzeugs bieten wir eine optimierte Bereifungsalternative an.

Kontaktieren Sie unsere produktExperten

Intuitives Display mit Farbmodus

Das HIT-Display in unseren GTR-Fahrzeugen bietet eine innovative und benutzerfreundliche Lösung, um Fahrer optimal zu unterstützen. Mit seinem intuitiven Farbmodus ermöglicht es eine klare und schnelle Übersicht aller wichtigen Fahrzeugdaten. Die farblichen Akzente helfen dabei, Informationen auf einen Blick zu erfassen, was die Bedienung erleichtert und die Sicherheit erhöht. Das HIT-Display ist somit ein modernes, übersichtliches Instrument, das perfekt auf die Bedürfnisse unserer GTR-Fahrzeuge abgestimmt ist und für ein verbessertes Fahrerlebnis sorgt.

Konnektivitätslösungen für die Fernwartung

Durch die Integration innovativer Technologien können unsere Kunden ihre Fahrzeuge in Echtzeit überwachen, Wartungsbedarf frühzeitig erkennen und somit Ausfallzeiten minimieren. HUBTEX bietet hier eine Fernwartung, die die Kommunikation zwischen Fahrzeugen und Servicezentren optimiert. Über die IoT-Lösung werden wichtige Fahrzeugdaten, wie z. B. Fehlercodes und Batterie-Ladezustand in eine Cloud übertragen. Bei Störungen des Fahrzeuges können HUBTEX Techniker direkt auf die Fahrzeugdaten zugreifen und eine schnelle Hilfestellung geben. Dadurch wird die Wartung schneller, kosteneffizienter und sicherer – ein wichtiger Schritt in Richtung smarter, vernetzter Flottenmanagementsysteme.

Nachrüstungen an Gebrauchtfahrzeugen sind möglich.



Die Aufnahme des Glasgestells

Das Anheben des Gestells erfolgt Dank des speziellen Vertikalhubs sicher, präzise und ohne Versatz. Damit während das Transportes keine Beschädigungen an den Glasscheiben geschehen, werden diese durch vier hydraulische Sicherungen gehalten. Die an jeder Pratze montierten Ultraschallsensoren verhindern, dass zu großer Druck auf das zu transportierende Glaspaket kommt. So wird Glasbruch auf ein Minimum reduziert

MERKMALE

Aufgaben- und Lastprofil Glasgestell-Transporter GTR
Glasgestelltransporter GTR 330 von HUBTEX

HUBTEX-Glasgestell-Transporter werden in der Flachglasindustrie zum Transport von Innenladergestellen in A- und L- Form bis 33 t eingesetzt. Die Aufnahme des Glasgestells erfolgt über synchrones Anheben des Chassis. Durch den speziellen Vertikalhub erfolgt das Anheben des Gestells sicher, präzise und ohne Versatz. Die Glasscheiben werden beim Transport durch vier hydraulische Sicherungen gehalten. Großdimensionierte Last- und Antriebsräder aus Polyurethan oder als Weichbereifung ermöglichen den Einsatz in unterschiedlichen innerbetrieblichen Umgebungen.

Glassicherungen

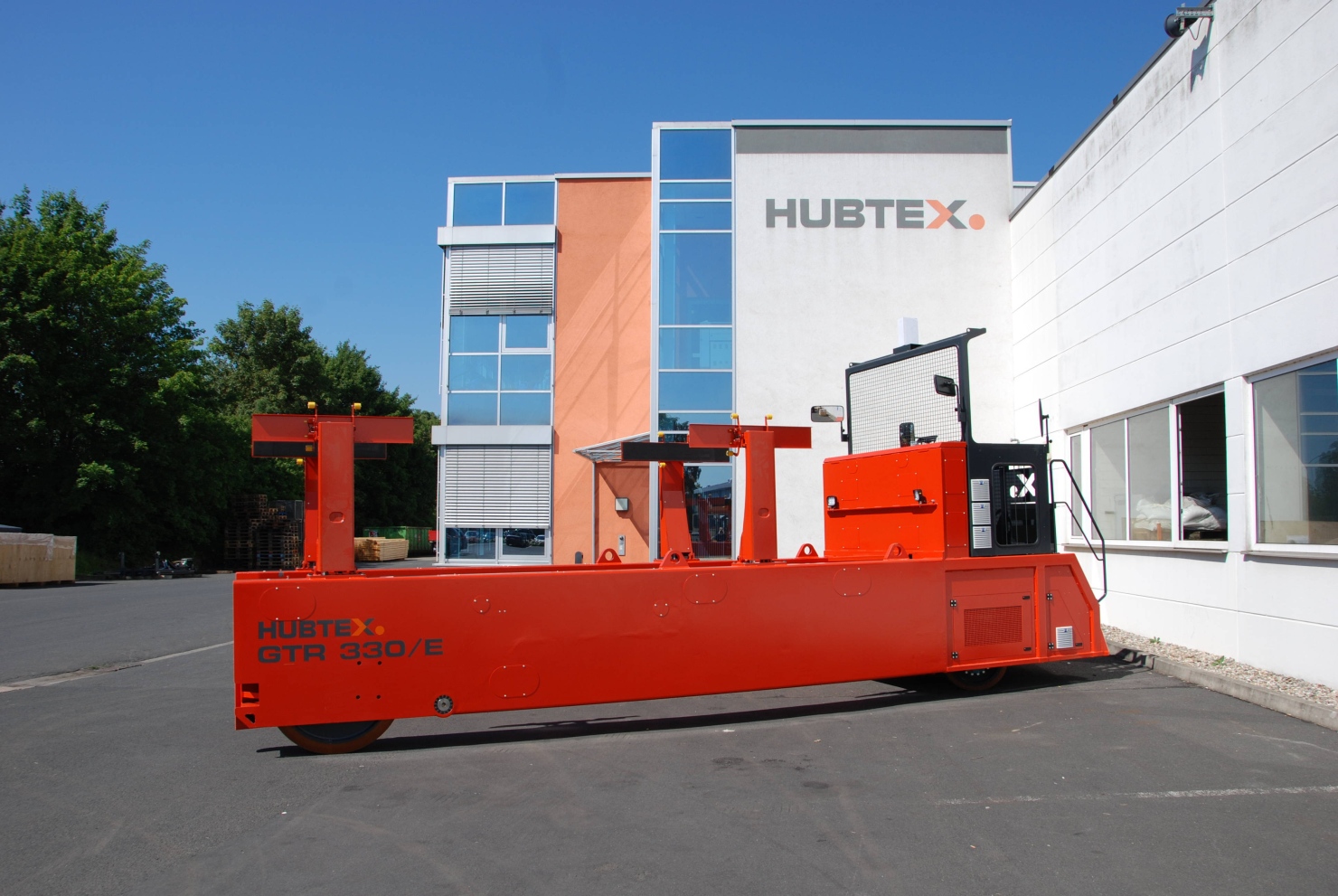

die horizontalen Pratzen des HUBTEX GTR

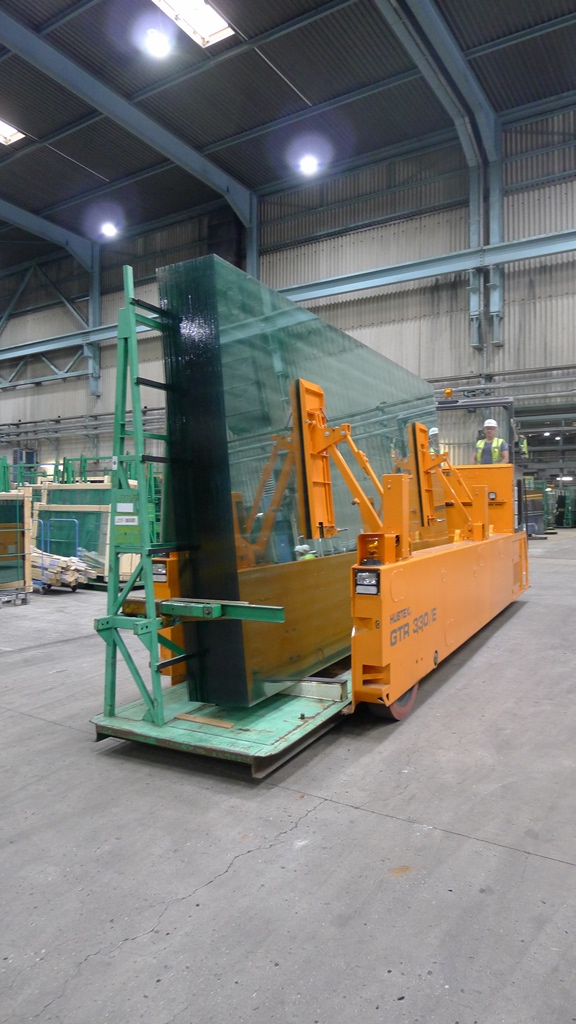

die vertikalen Pratzen des HUBTEX GTR

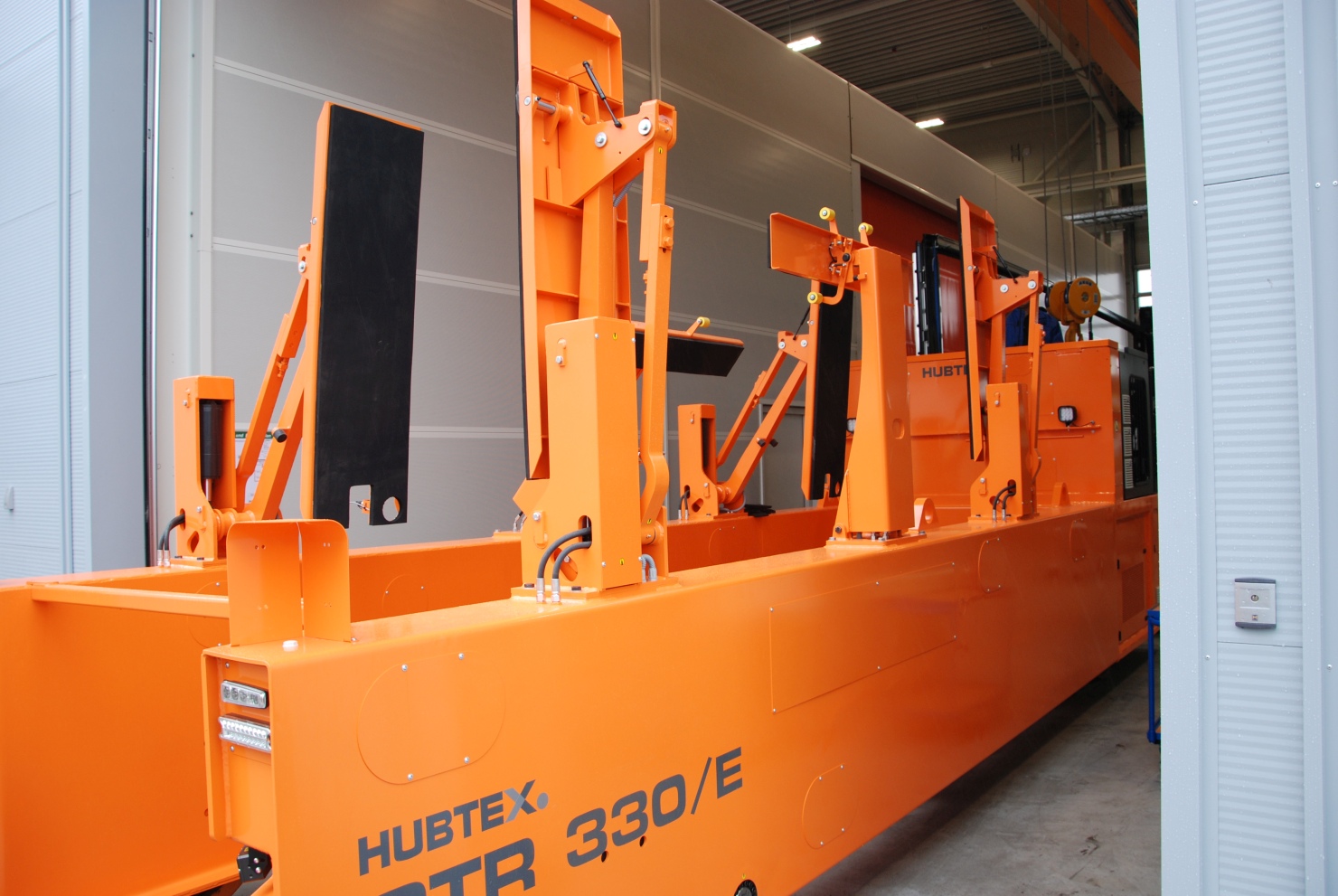

drittes Pratzenpaar des HUBTEX GTR

Horizontale Standard-Glassicherungen für minimale Glashöhen von 2.400 mm. Optional erhältlich sind vertikale Glassicherungen mit verstärkter Haltekraft bei minimalen Glashöhen von 1.600 mm. Die an jeder Pratze montierten Ultraschallsensoren verhindern Druck auf das Glaspaket. Darüber hinaus bieten wir als Option ein drittes Pratzenpaar an. Mit diesem Feature können LES Glasgestelle in der Gerätemitte gesichert und transportiert werden.

Sicherheits- und Assistenzsysteme
der Anti-Kollisions-Scanner

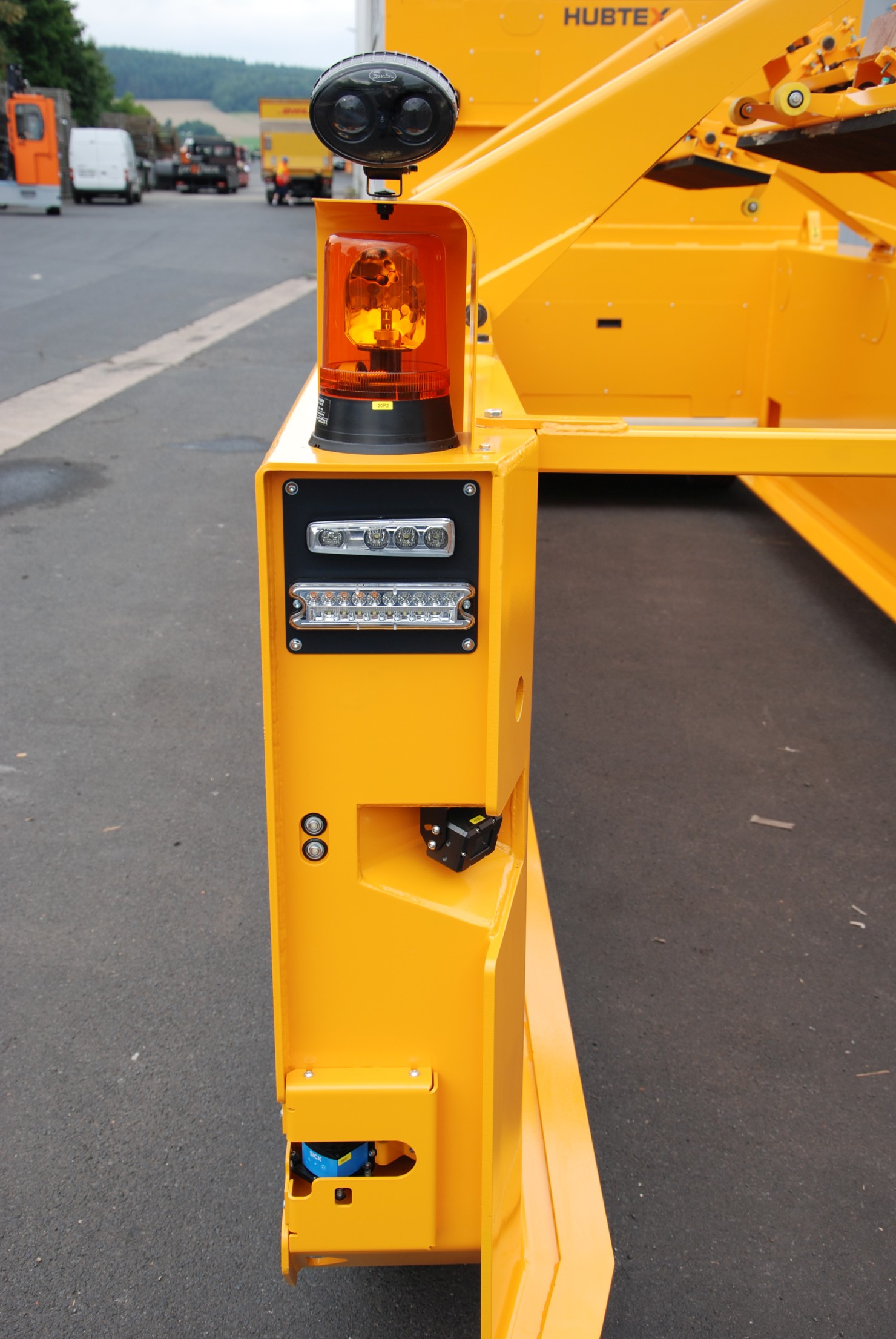

die Kamera als Assistenz zur idealen Lastaufnahme
Die Sensoren des GTR am Gestellanschlag
GTR Sensoren an Pratzen des Geräts

Ein umfängliches Angebot an Sicherheits- und Assistenzsystemen runden die Konfiguration der Glasgestell-Transporter ab. Zum Einsatz kommen z. B. Kamerasysteme, Anti-Kollisionsscanner und spezielle integrierte Sensoren, um Beschädigungen und Glasbruch zu vermeiden und die Sicherheit des Personals zu erhöhen.

Fahrerstand und Bedienung

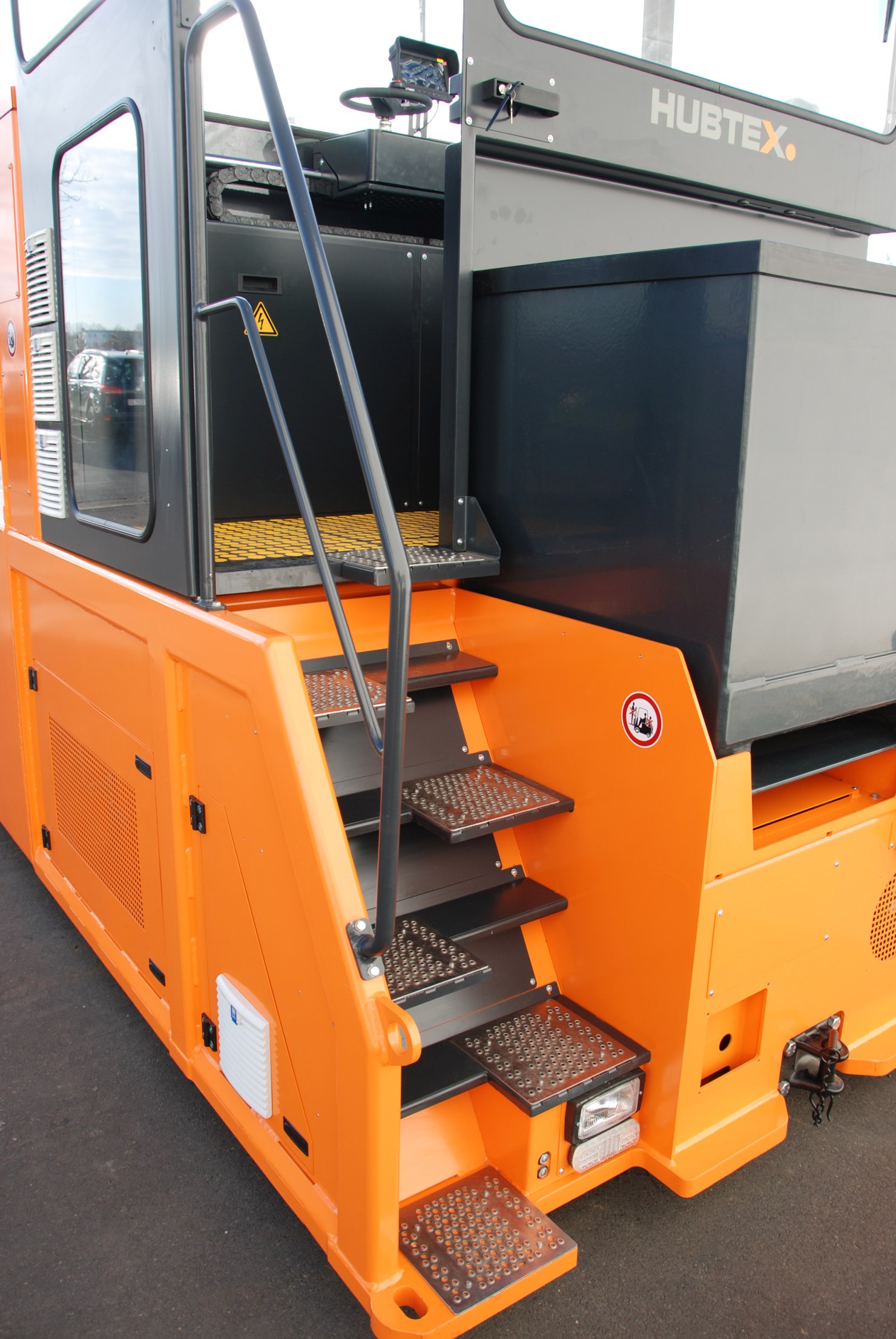

EInstieg des GTR 330 Glastransporters von HUBTEX

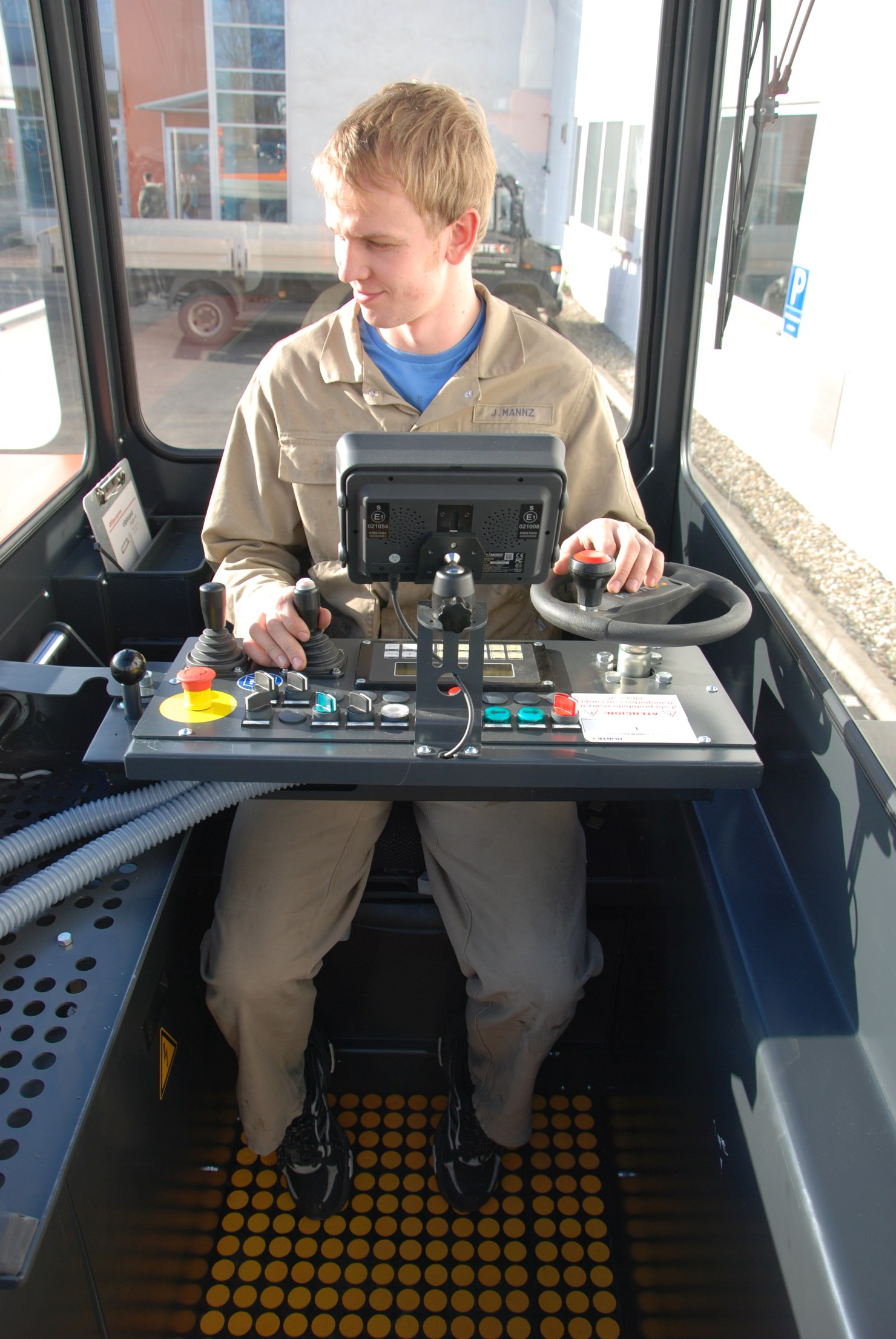

die geräumige Kabine des HUBTEX GTR

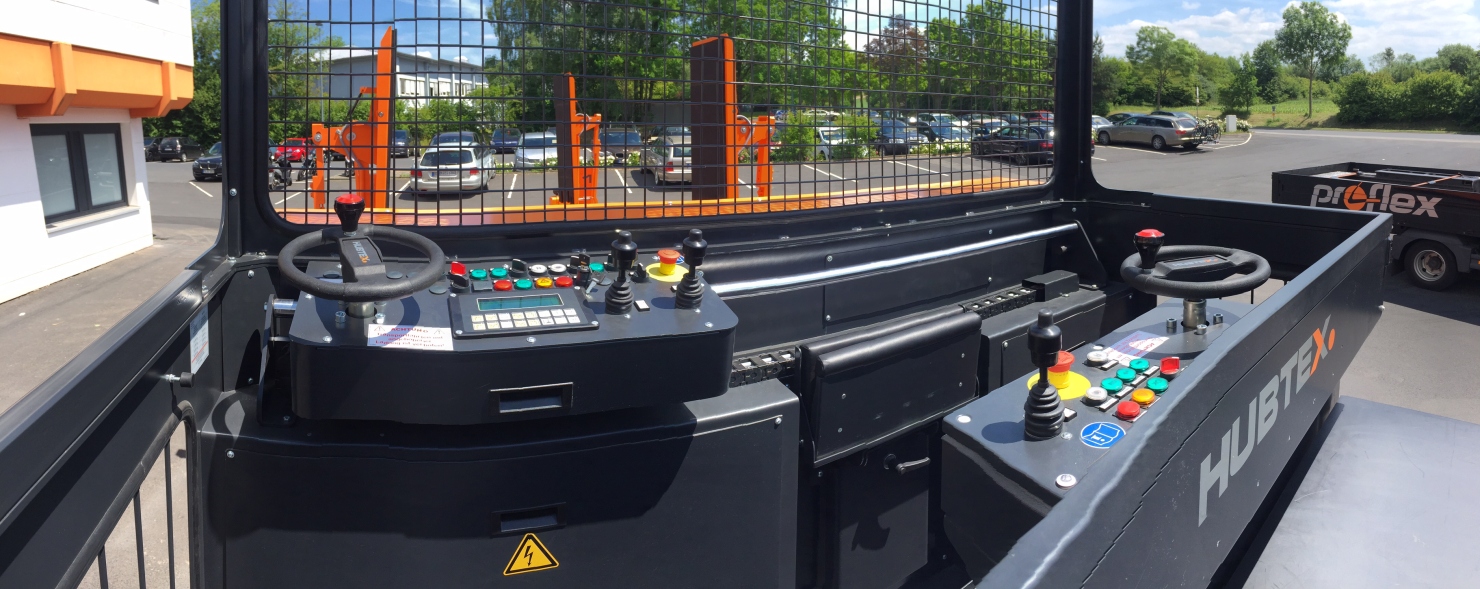

der Fahrerstand des HUBTEX GTR

Der GTR ist mit einem Treppenaufstieg ausgestattet, sodass der Einstieg sehr ergonomisch erfolgt. Die Geräte werden mit Fahrerstand mit 2 Bedienpulten, eines davon beidseitig verschiebbar zur besseren Sicht beim Fahren mit aufgenommenem Glasgestell, oder mit einer geschlossene Fahrersitzkabine für den kombinierten Innen- und Außeneinsatz angeboten. Optional sind typische Features wie Heizung, Scheibenwischer etc. erhältlich.

Die Bedienung aller Hydraulikfunktionen als auch die Fahrtrichtungsvorwahl erfolgt feinfühlig und millimetergenau über die von HUBTEX entwickelte moderne Joystick-Generation. Ohne andauernd umgreifen zu müssen, können die gewünschten Bewegungen schnell und sicher getätigt werden. Das Informationsterminal HIT informiert über alle Betriebszustände der Stapler. Auf dem Multifunktionsdisplay stehen dem Fahrer sämtliche Informationen zur Hubhöhe, zur Geschwindigkeit und zum Batteriezustand des GTR in einer übersichtlichen grafischen Darstellung zur Verfügung.

Bereifung
Das Lastrad des HUBTEX GTR Glastransporters in der Ausführung PU
die Lasträder des HUBTEX GTR in EL Bereifung

Für die Einsätze auf glattem Industrieboden setzen wir die HUBTEX Polyurethan Bereifung (PU) ein. Alternativ bieten wir eine einsatzoptimierte Weichbereifung an.

Maßgeschneiderte GTR-Geräte für spezielle Einsätze
die GTR Gestelle für den Glastransport
die Klappschienen des GTR
die verstellbaren Radarme des GTR von HUBTEX
die verstellbaren Radarme des GTR von HUBTEX
Sonderanfertigung des GTR

Unsere GTR-Fahrzeuge sind mehr als nur zuverlässige Begleiter für die Aufnahme und den Transport von Glasgestellen. Sie sind vielseitige, maßgeschneiderte Lösungen, die speziell auf die Anforderungen unserer Kunden abgestimmt sind, ob beim sicheren Transport, beim präzisen Handling oder bei der effizienten Verarbeitung.





Batterie und Ladetechnik
Lithium-Ionen-Batterie

Für einen energie- und kosteneffizienten Betrieb ist die Auswahl der passenden Batterie- und Ladetechnik entscheidend. Für HUBTEX-Stapler steht eine breite Auswahl an verschiedenen Batterietypen und Ladegeräten bereit. Dabei analysieren wir zunächst Ihren Einsatz und empfehlen Ihnen auf Basis dessen die passende Batteriegröße. Neben einer breiten Auswahl an verschiedenen Typen von Blei-Säure-Batterien stehen unseren Vielwegestaplern aller Serien auch mit Lithium-Ionen-Batterien zur Verfügung. Der High-Performance Elektroantrieb ersetzt die bisherigen mit Diesel betriebenen Fahrzeuge ohne Einschränkungen. Mit diesem leistungsstarken Antrieb sind selbst lange Fahrtstrecken sowie Rampenfahrten mit und ohne Last problemlos möglich.

Innen- und Außeneinsatz
Titelbild Sonderfahrzeuge
der GTR 300 von HUBTEX in der Seitenansicht

Unsere Glasgestelltransporter GTR sind vielseitig einsetzbar und eignen sich sowohl für den Indoor- als auch für den Outdoor-Bereich. Dank ihrer robusten Bauweise und wetterbeständigen Materialien können sie problemlos in verschiedenen Umgebungen eingesetzt werden und bieten zuverlässigen Schutz für Glas und andere empfindliche Materialien. Damit sind sie die ideale Lösung für flexible und sichere Transporte – egal, ob drinnen oder draußen.

Be- und Weiterverarbeitung von Glas
HUBTEX Branchenseite Glasindustrie
HUBTEX Elektro-Mehrwege-Seitenstapler M-Serie beim Glashandling
HUBTEX Elektro-Mehrwege-Seitenstapler M-Serie im Einsatz

Mit speziellen Anbaugeräten können auch unsere Elektro-Mehrwege-Seitenstapler nahtlos in die Be- und Weiterverarbeitung von Glas integriert werden. Mit innovativen Funktionen und individuell angepassten Ausstattungen unterstützen wir Sie dabei, Ihre Prozesse effizienter und sicherer zu gestalten. Vertrauen Sie auf unsere Erfahrung und unsere maßgeschneiderten Lösungen für die Glasindustrie.



Wir kennen die beste Lösung.

Wir wissen, dass das Handling von Glasgestellen Anwender vor besondere Herausforderungen stellt. Vereinbaren Sie einen unverbindlichen Beratungstermin mit unseren Spezialisten, um die bestmögliche Lösung für Ihre Anwendung zu erhalten.

Titelbild Sonderfahrzeuge
HUBTEX Glasgestelltransporter GTR 330 im Einsatz

Einfaches Handling und höchste Qualitätsansprüche prägen unseren Sondergerätebau.

Glasgestelltransporter GTR 330 von HUBTEX

Unserer Glasgestelltransporter vom Typ GTR können im Innen- oder im kombinierten Innen- und Außeneinsatz verwendet werden.

Glasgestelltransporter GTR 330 von HUBTEX beim Glashandling

Sicherer Transport großer Glasgestelle ist Dank den HUBTEX Glasgestelltransportern möglich.

der HUBTEX GTR 330 mit LES Gestell

der HUBTEX GTR kann auch LES Gestelle bedienen.

der HUBTEX GTR 330 mit L Gestell

Auch L Gestelle lassen sich mit dem HUBTEX GTR transportieren.

Gestellhandling des HUBTEX GTR am Stacker

Das Gestellhandling am Stacker gehört ebenfalls zu den Aufgaben des HUBTEX GTR.

Endcaps des GTR von HUBTEX

Der Transport von Glasgestellen ist die Hauptaufgabe des HUBTEX GTR.

der HUBTEX GTR mit Regenhaube
Autoklave des GTR 330 von HUBTEX

Typ GTR 170

Serie

 4036

Tragfähigkeit bis zu 17 t

Aufnahme üblicher Normgestelle



Elektro Antrieb



PU / EL- Bereifung





Typ GTR 330

Serie

4012/4013/4015/4016/4017/4030/4031

Tragfähigkeit bis zu 33 t

Aufnahme üblicher Normgestelle



Elektro Antrieb



PU / EL- Bereifung





Typ GTR X

Serie

4037

Tragfähigkeit bis zu 50 t

Aufnahme kundenspezifischer Gestelle je nach Glasgewicht und Abmessungen

Elektro Antrieb



High-Performance Fahrzeug für lange Fahrstrecken und Rampen

PU / EL- Bereifung
